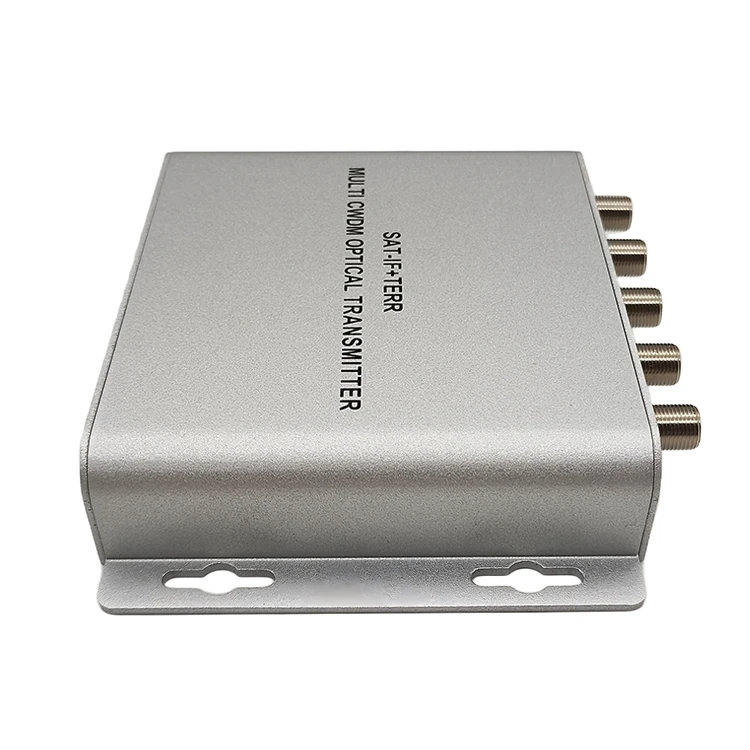

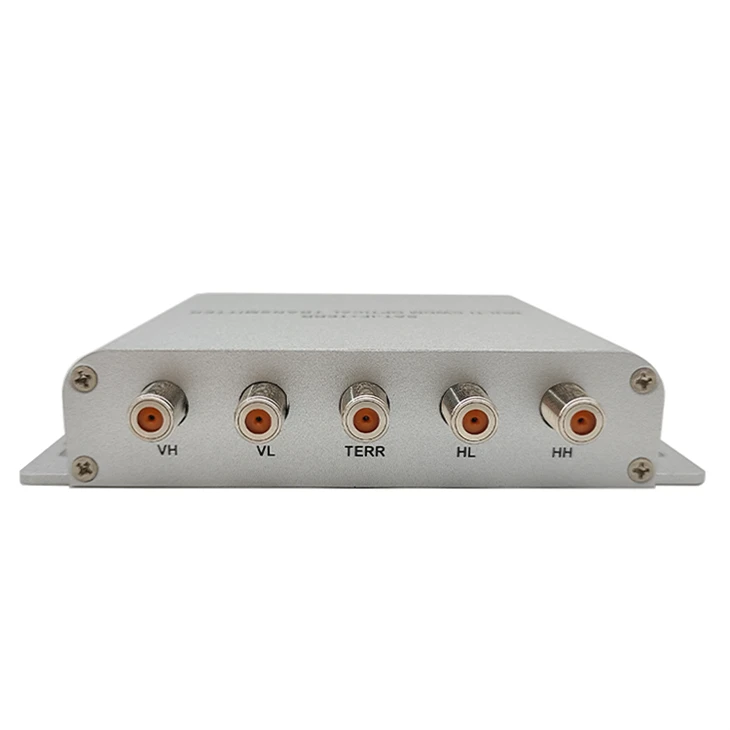

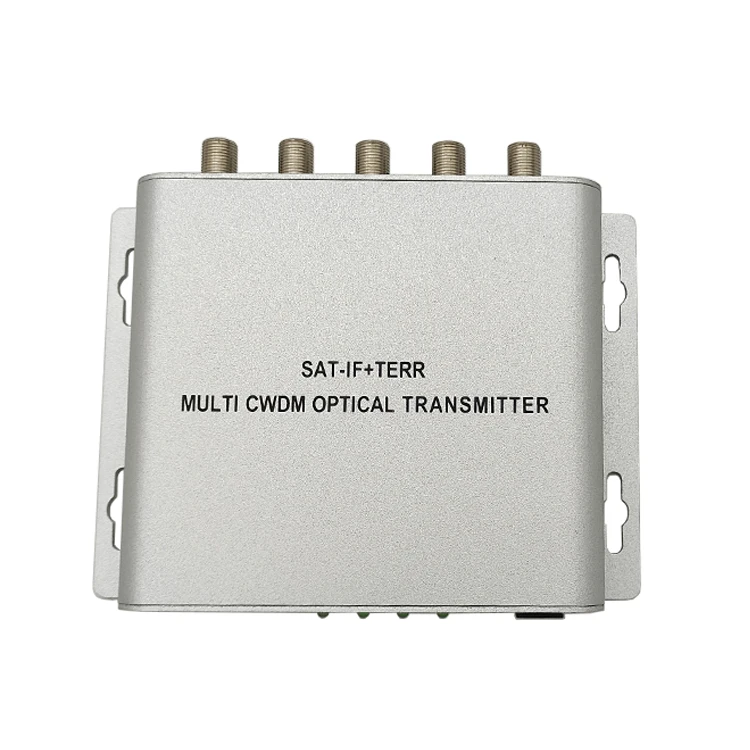

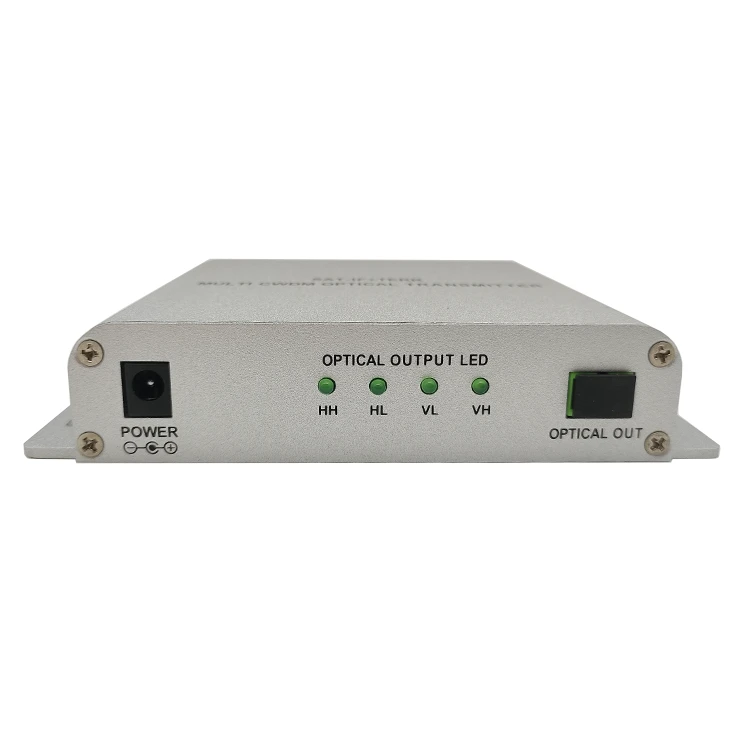

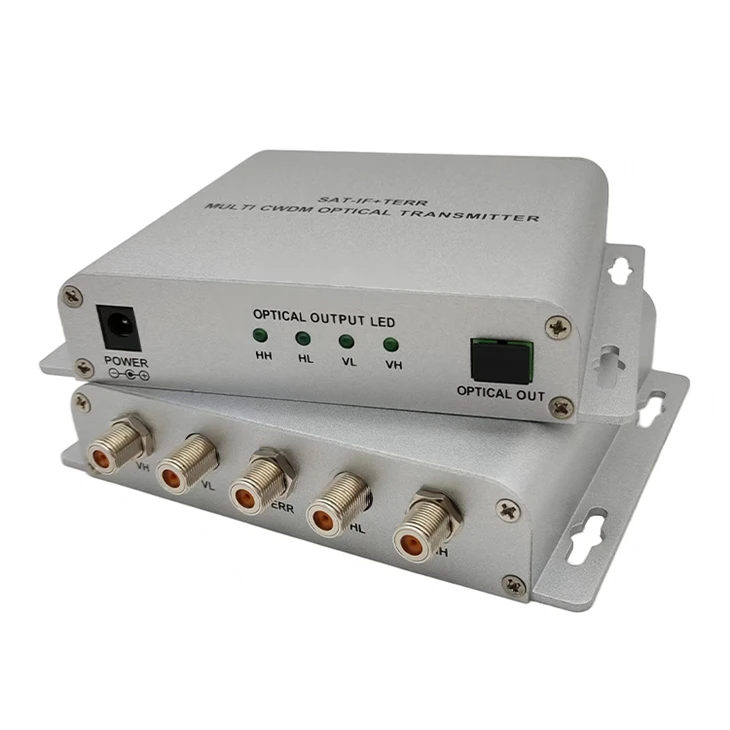

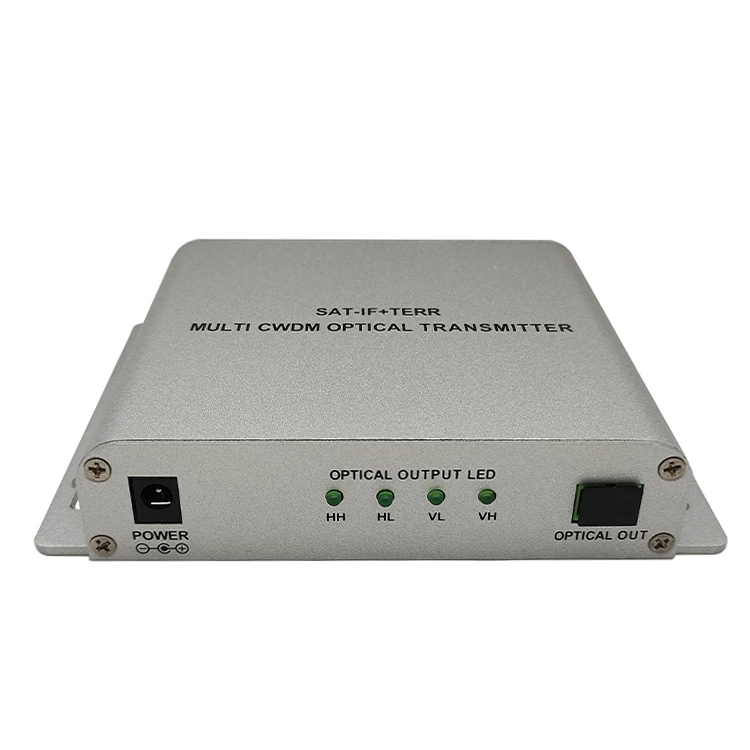

El transmisor óptico SAT-IF+TERR MULTI CWDM admite entrada de señal de RF de televisión terrestre y de frecuencia intermedia satelital multi-canal, adopta tecnología de multiplexación por división de longitud de onda gruesa para convertir señales de RF compuestas en señales ópticas de longitud de onda-específicas, logrando una transmisión óptica de señal de TV de alta-fidelidad, larga-distancia y-ahorro de fibra.
Características
- Diseñado para sistema óptico satelital.
- Amplio rango de frecuencia de funcionamiento: 47-2150MHz
SAT-SI: 950MHz~2150MHz
Televisión por cable: 47MHz~860MHz
- Excelente linealidad y planitud
- Uso de fibra monomodo de 1-núcleo con alta pérdida de retorno
- Uso de dispositivos activos amplificadores de GaAs
- Tecnología de ruido ultrabajo
- Integra-CWDM con láser coaxial de paquete pequeño DFB
- Salidas 13/18V,0/22KHz para funcionamiento LNB
- Una distribución de hasta 32 nodos ópticos
Especificación
|
Parámetro óptico |
TERR+SAT-Parámetro IF |
||
|
Pérdida de retorno óptico |
Mayor o igual a 45 |
Rango de frecuencia |
47~2150MHz |
|
Potencia óptica de salida |
4x+3dBm |
Llanura |
±1.5 |
|
Conector óptico |
Carolina del Sur/APC |
Nivel de salida (AGC) |
Mayor o igual a 80±5@TERR Mayor o igual a 78±10@SAT-IF |
|
Longitud de onda óptica de salida (nm) |
1510-1570 |
C/R |
Mayor o igual a 52 |
|
Otro parámetro |
OSC |
Mayor o igual a 65 |
|
|
Conector RF |
F-mujer |
CTB |
Mayor o igual a 62 |
|
Fuente de alimentación |
CC-24V |
Pérdida de retorno |
Mayor o igual a 12 |
|
Consumo de energía (W) |
<6 |
Precisión de 22 kHz |
22±4 |
|
Dimensiones (mm) |
143x110x28.8 |
Fuente de alimentación LNB |
13/18 |
