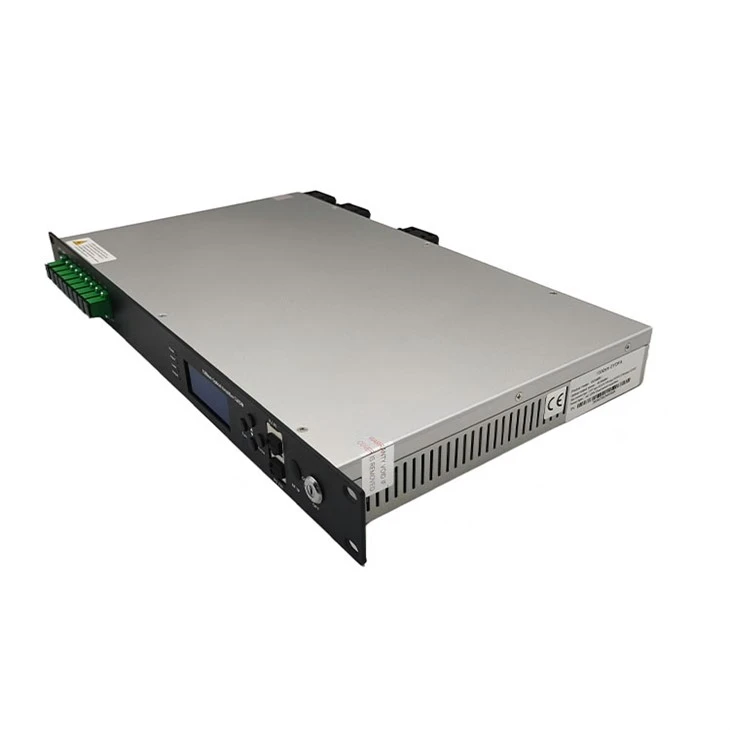

Descripción general del producto
El amplificador óptico GCA 6051-YZ utiliza un conocido-conocido alto-rendimiento de erbio-iterbio co-fibra dopada de doble revestimiento y un láser de bomba de bajo ruido. Tiene un diseño de circuito confiable y un diseño eficiente de disipación de calor. La potencia de salida total máxima de toda la máquina puede alcanzar +36dBm y admite hasta 32 salidas, con interruptor óptico opcional, CWDM y detección de RF. Proporciona software de gestión de red con protocolo SNMP y gestión de red WEB, adecuado para la transmisión amplificada de señal óptica descendente de 1550 nm en una red FTTH.

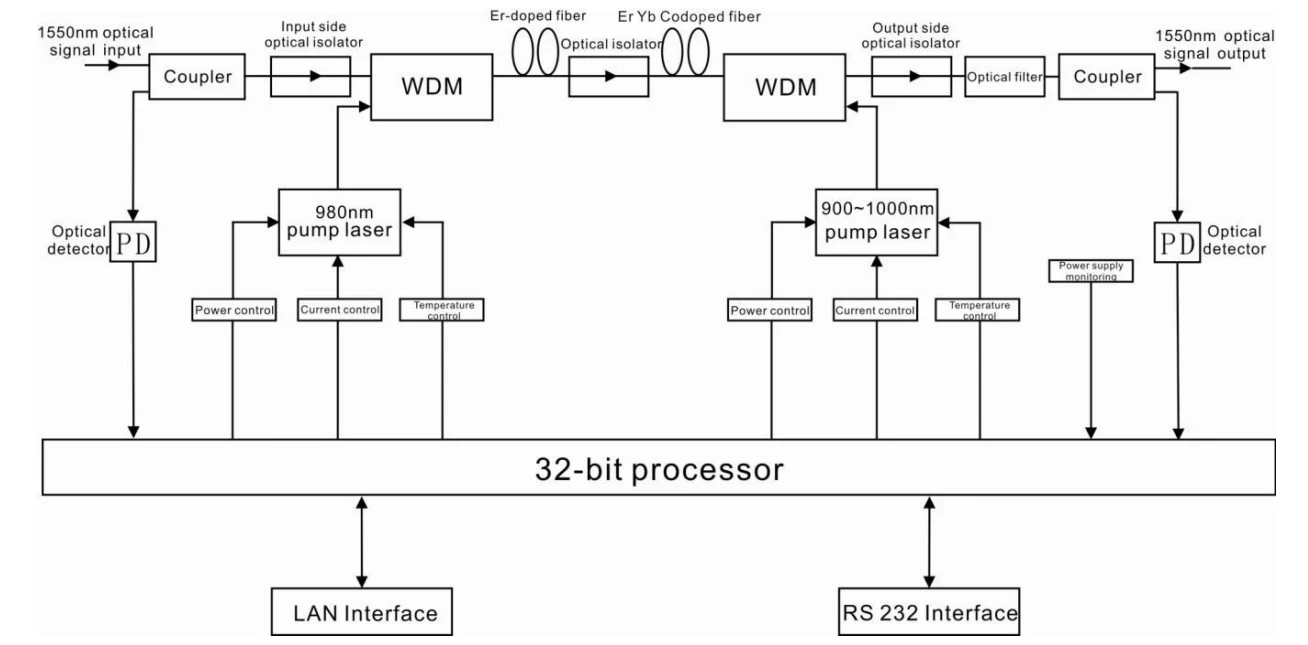

Diagrama de bloques
Parámetro de la técnica
|
Artículo |
Unidad |
Parámetros de la técnica |
Observación |
|
|
Ancho de banda operativo |
Nuevo Méjico |
1545 - 1565 |
||
|
Rango de potencia de entrada óptica |
dBm |
-5-+10 |
||
|
Potencia de salida óptica máxima |
dBm |
36 |
||
|
Estabilidad de la potencia de salida |
dBm |
±0.5 |
||
|
figura de ruido |
dB |
Menor o igual a 6,0 |
Potencia de entrada óptica0dBm |
|
|
Pérdida de devolución |
Aporte |
dB |
Mayor o igual a 45 |
|
|
Producción |
dB |
Mayor o igual a 45 |
||
|
Tipo de conector óptico |
SC/APCLC/UPC |
|||
|
C/N |
dB |
Mayor o igual a 50 |
Condición de prueba según GT/T 184-2002 |
|
|
C/CTB |
dB |
Mayor o igual a 63 |
||
|
C/OSC |
dB |
Mayor o igual a 63 |
||
|
Tensión de alimentación |
V |
CA 160 V - 250 V (50 Hz), CC 48 V |
||
|
Consumo de energía |
W |
Menor o igual a 65 |
|
|
Rango de temperatura de funcionamiento |
grado |
-10 - +45 |
|
|
Rango de temperatura de almacenamiento |
grado |
-30 - +70 |
|
|
Humedad relativa máxima de funcionamiento |
% |
Máximo 95% sin condensación |
|
|
Dimensión |
milímetros |
437(L)×442(W)×44(H) |

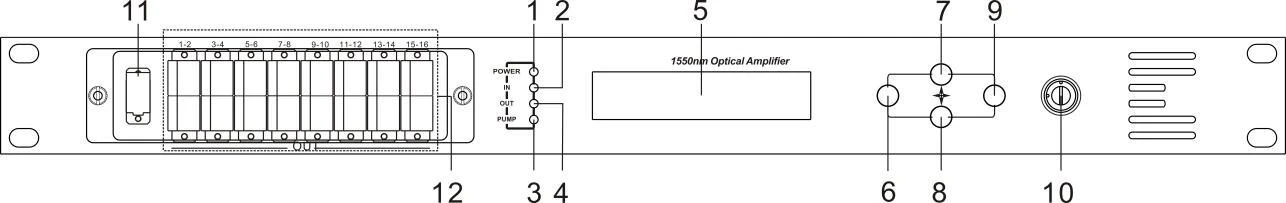

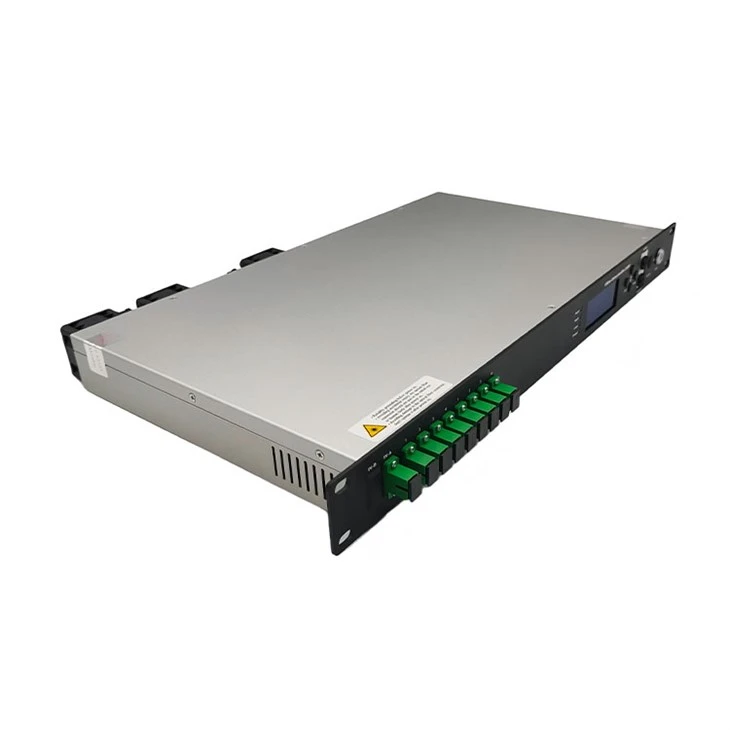

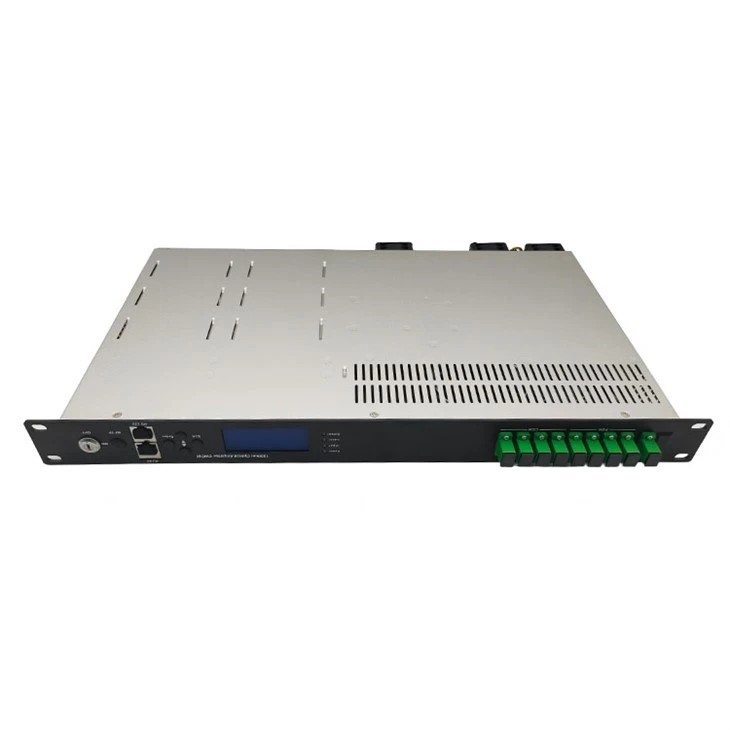

Descripción del panel frontal
|
1. Indicador de alimentación: una fuente de alimentación conmutada está funcionando: amarillo; Dos fuentes de alimentación conmutadas funcionan: verde. |
|
2. Indicador de potencia de entrada óptica: esta luz se enciende cuando la potencia de entrada óptica es > -10 dBm. |
|
3. Indicador de estado de funcionamiento de la bomba: la luz roja significa que la bomba no está funcionando, pero los parámetros de la máquina son normales; la luz roja intermitente significa que la máquina se ha averiado, el motivo de la falla relacionada consulte el menú de alarma del menú de visualización; La luz verde significa que la bomba está funcionando normalmente. |
|
4. Indicador de potencia de salida óptica: esta luz se enciende cuando la potencia de salida óptica es > +10dBm. |
|
Pantalla LCD de matriz de 5. 160×32 puntos- |
|
6. Muestre la tecla salir o cancelar del menú de configuración. |
|
7. Muestre la tecla arriba o aumentar del menú de configuración. |
|
8. Muestre la tecla hacia abajo o disminuir del menú de configuración. |
|
9. Muestre la tecla Intro del menú de configuración. |
|
10. Tecla de conmutación del láser de la bomba: "ON" significa que el láser de la bomba está abierto y "OFF" significa que el láser de la bomba está cerrado. Asegúrese de que la llave esté en la posición "OFF" antes de encender. Después de pasar la auto-prueba, gire la llave a la posición "ON" según el mensaje mostrado. |
|
11. Entrada de señal óptica |
|
12. Salida de señal óptica |

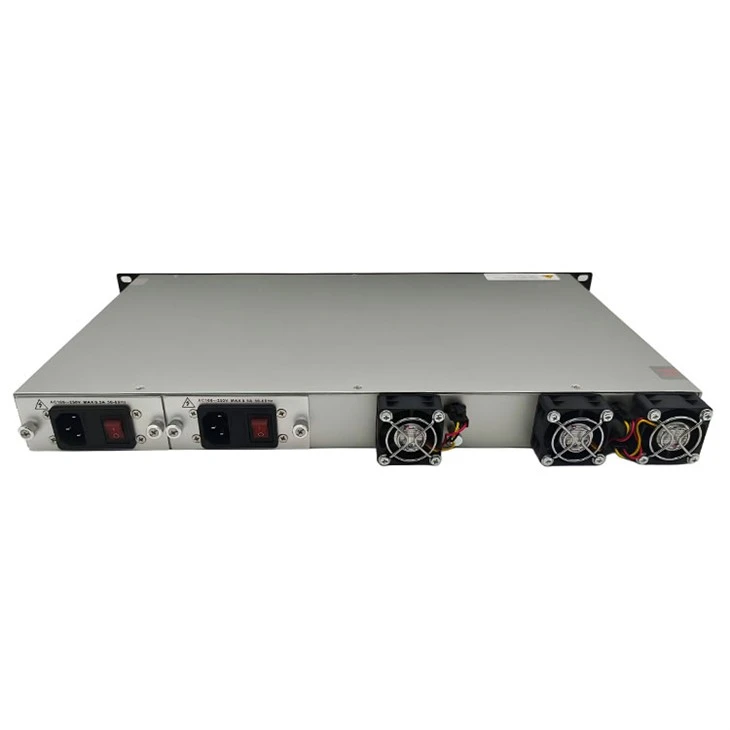

Descripción del panel trasero
|
1. Salida del ventilador. |
2. Interfaz RS232. |
|
3. El puerto de entrada de 220 V CA de la fuente de alimentación 1. |
4. El fusible de la fuente de alimentación 1. |
|
5. El interruptor de la fuente de alimentación 1. |
6. El puerto de entrada de 220 V CA de la fuente de alimentación 2. |
|
7. El fusible de la fuente de alimentación 2. |
8. El interruptor de la fuente de alimentación 2. |
|
9. Perno de tierra del chasis |
10. Interfaz LAN |
