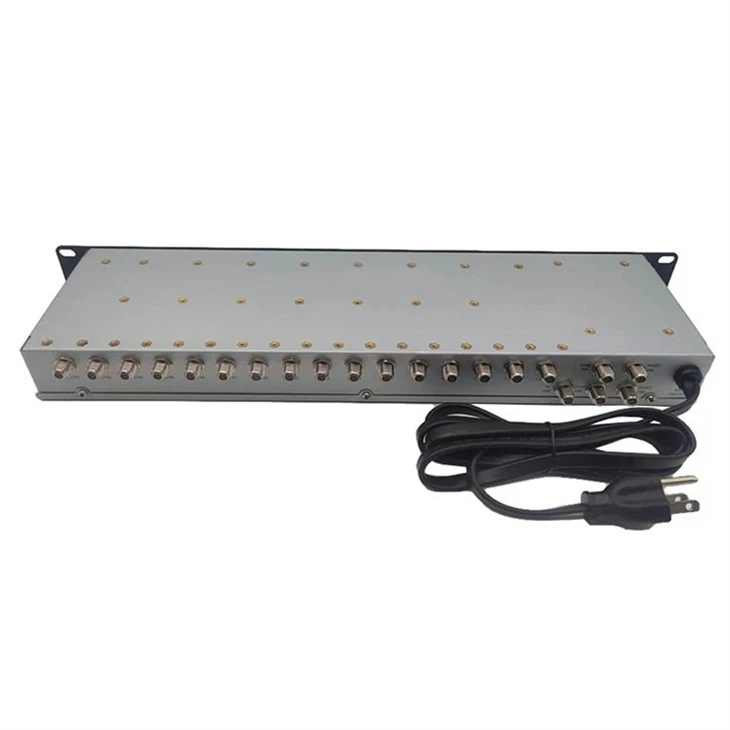

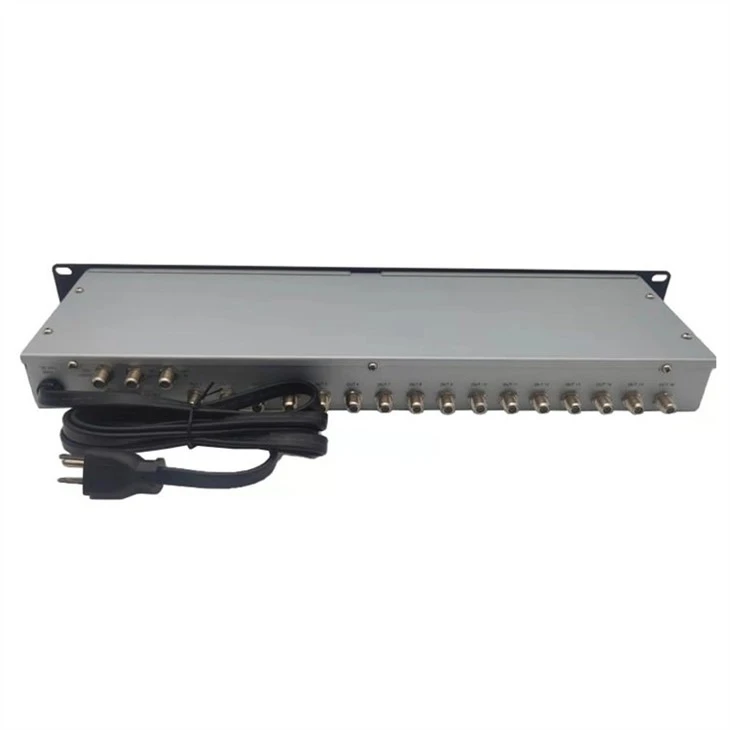

Descripción
El MSR-516 montado en bastidor es compatible con los sistemas de recepción parabólica de fase tres de DIRECTV al permitir 4 entradas de LNB y 1 antena y proporcionar 16 salidas.. 5Multiconmutador satelital montado en bastidor X16 Se proporciona un tono constante de 22 kHz en 2 de los puertos de entrada y se proporcionan 14 o 18 voltios CC para alimentar el LNB y realizar la conmutación interna.

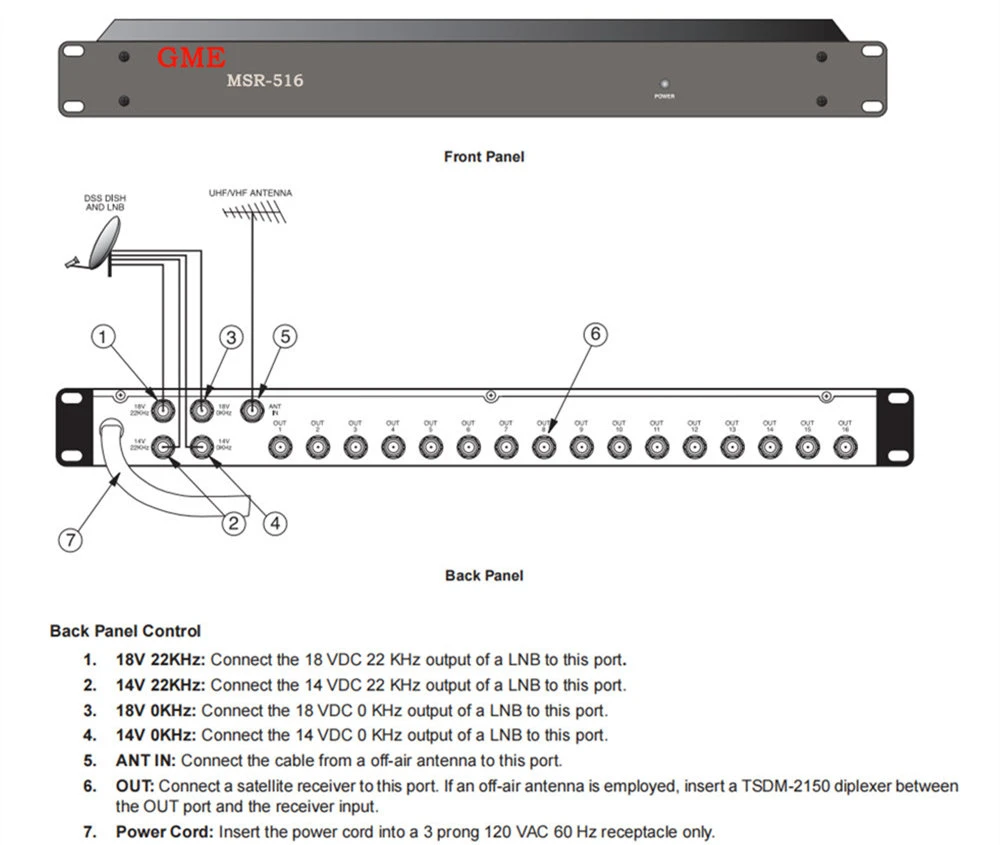

- El diseño de interfaz simple de 5 entradas proporciona 4 entradas de polaridad satelital más 1 antena aérea y 16 salidas, para una instalación rápida.
- Multiconmutador satelital montado en rack 5X16 Amplio rango de frecuencia 40~2150MHz.
- Compatible con DIRECTV Phase III y otros sistemas de recepción que utilizan una matriz de diodos PIN de conmutación de tono de 22 kHz que reduce el tiempo de transferencia de polaridad y los artefactos digitales, proporcionando una calidad de imagen constante.
- Se proporcionan 14 o 18 voltios CC y un tono de 22 kHz para alimentar el LNB y realizar la conmutación interna. El amplificador incorporado-compensa las pérdidas de inserción, reduciendo la necesidad de amplificación externa.La fuente de alimentación interna de alta eficiencia-de servicio pesado elimina los requisitos excesivos de consumo de corriente en los receptores.
Especificación
|
Lugar de origen: Guangdong, China |
|||
|
Número de modelo: GDMS-003-2 (MSR-516) |
|||
|
ARTÍCULO |
TÍPICO |
LÍMITE DE CC |
CONDICIONES DE PRUEBA |
|
FRECUENCIA. RANGO |
|
|
|
|
HORMIGA EN |
|
|
54~806MHz |
|
SENTADO EN |
|
|
950~2150MHz |
|
AFUERA |
|
|
54~2150MHz |
|
PÉRDIDA DE INSERCIÓN / (ENTRADA DE HORMIGA) |
0dB |
-1,5 dB Máx. |
54 ~ 550MHz |
|
0dB |
-2,5 dB Máx. |
551 ~ 806MHz |
|
|
GANANCIA (SENTADO) |
4dB |
2 dB mín. |
950 ~1750MHz |
|
2dB |
0 dB mín. |
1751 ~ 2150MHz |
|
|
AISLAMIENTO |
|
|
|
|
POLARIZACIÓN CRUZADA |
- 30dB |
- 25 dB Mín. |
950 ~ 2150MHz |
|
FUERA HACIA FUERA |
- 15dB |
- 14 dB Mín. |
54 ~ 806MHz |
|
- 30dB |
- 28 dB Mín. |
950 ~ 2150MHz |
|
|
SENTADO PARA SENTARSE |
- 40dB |
- 35 dB Mín. |
950 ~ 2150MHz |
|
DETENER ATENUACIÓN DE BANDA |
2 0dB |
15 dB mín. |
PUERTO HORMIGA @ A 950 MHz |
|
|
2 0dB |
15 dB mín. |
PUERTO SAT @ A 806 MHz |
|
PÉRDIDA DE DEVOLUCIÓN |
|
|
|
|
ENTRADA/SALIDA |
- 6dB |
- 5dB mín. |
54 ~ 806MHz |
|
- 10dB |
- 8 dB mín. |
950 ~ 1450MHz |
|
|
- 8dB |
- 6 dB mín. |
1451 ~ 2150MHz |
|
|
CAPACIDAD DE ENTRADA |
|
|
|
|
(COMPRESIÓN 1dB) |
|
|
|
|
HORMIGA EN |
108 dBuV |
106 dBuV mín. |
ENTRADA DE 67,25 MHz |
|
SENTADO EN |
110 dBuV |
108 dBuV mín. |
ENTRADA DE 950 MHz |
|
PUNTO DE CONMUTACIÓN LHCP/RHCP |
|
14,0 ~ 15,0 VCC |
|
|
PUNTO DE CONMUTACIÓN MULTI-SW 22KHz |
|
150~300Vp-p |
Señal de prueba de onda cuadrada |
|
|
|
|
Sin mecánica |
|
SALIDA 22KHz SEÑAL |
|
|
|
|
FRECUENCIA DE CARACTERES |
|
22±4KHz |
|
|
AMPLITUD |
|
650±250mVp-p |
|
|
Polarización de voltaje/corriente |
|
|
|
|
TENSIÓN DE VIA FIJA DEL LNB |
|
|
|
|
PUERTO 13V/0KHz 13V/22KHz |
|
12,8 ~ 13,5 VCC |
0~300mA |
|
PUERTO 18V/0KHz 18V/22KHz |
|
17,9 ~ 18,9 VCC |
0~450mA |
|
ENTRADA DE ENERGÍA |
|
120 VCA ±10 % 60 Hz |
|
|
CONECTOR |
|
Tipo "F" Hembra |
TODOS LOS PUERTOS |
|
IMPEDANCIA |
|
75 ohmios |
TODOS LOS PUERTOS |
