Descripción
• Rango de frecuencia de banda ancha de 40 a 2300 MHz El diseño de placa de circuito impreso-SMD multicapa de alto rendimiento garantiza un alto aislamiento de puerto-a-puerto para brindar protección contra portadoras espurias y minimizar la interacción no deseada de canales, reduciendo la distorsión de la imagen.
• Multiconmutador digital 3X4 Los puertos de alta pérdida de retorno de salida diseñados específicamente para redes MDU y aplicaciones de múltiples suscriptores reducen las microreflexiones, mejoran la recuperación de datos y reducen las distorsiones armónicas.
• El diseño simple de interfaz de conector tipo F- proporciona señales de antena y satélite para enrutarse a 4 u 8 salidas.
• La matriz de diodos PIN de alto-rendimiento reduce el tiempo de transferencia de polaridad y los artefactos digitales, proporcionando una calidad de imagen constante.
• La señal de la antena se combina con la del satélite en la salida (algunos modelos), lo que elimina la combinación externa y reduce el costo y el desorden.
• Compatible con servicios satelitales Direct to Home que brindan conmutación de voltaje y tono para selección de polaridad.
• Multiswitch Digital 3X4 compatible con Dish y DirectV.

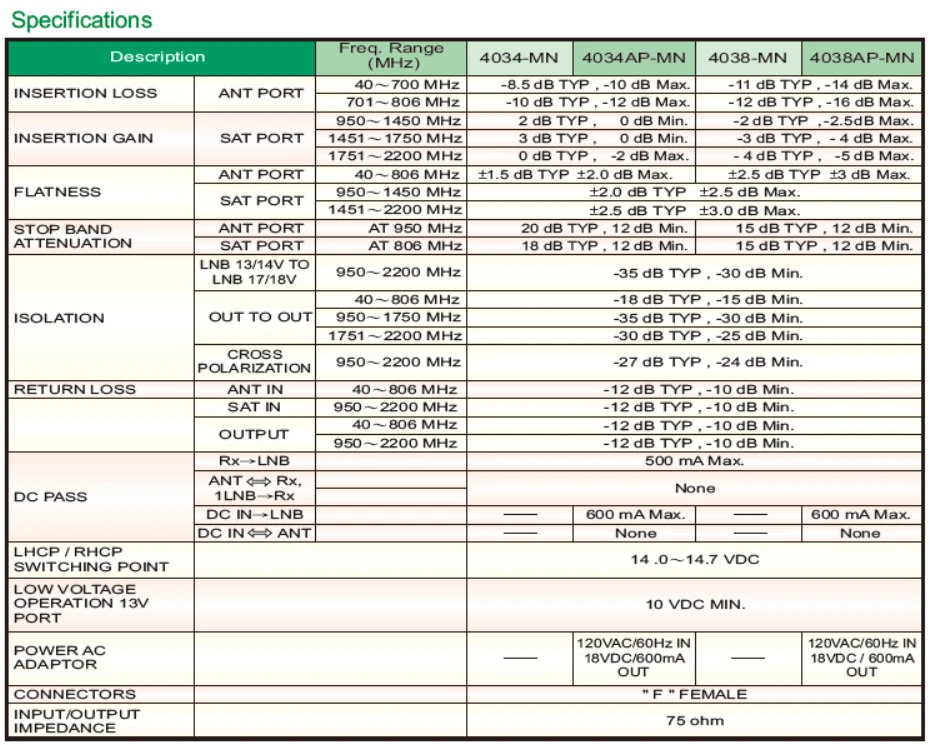

Especificación
|
Lugar de origen: Guangdong, China |
|||
|
N.º DE MODELO: GDMS-001 (4034MN) |
|||
|
Descripción |
Frec. Rango (MHz) |
|
|
|
PÉRDIDA DE INSERCIÓN |
PUERTO DE HORMIGA |
40~700MHz |
-8,5 dB tipo, -10 dB máx. |
|
701~806MHz |
-10 dB típico, -12 dB máx. |
||
|
GANANCIA DE INSERCIÓN |
PUERTO SAT |
950~1450MHz |
2 dB TIPO, O dB Mín. |
|
1451~1750MHz |
3 dB TIPO, O dB Mín. |
||
|
1751~2200MHz |
0 dB típico, -2 dB máx. |
||
|
LLANURA |
PUERTO DE HORMIGA |
40~806MHz |
±1,5 dB TIPO +2.0 dB Máx. |
|
PUERTO SAT |
950~1450MHz |
+2.0 dB TIPO +2.5 dB Máx. |
|
|
1451~2200MHz |
+2.5 dB TIPO ±3,0 dB Máx. |
||
|
PARAR BANDA |
PUERTO DE HORMIGA |
A 950MHz |
20 dB tipo, 12 dB mín. |
|
ATENUACIÓN |
PUERTO SAT |
A 806MHz |
18 dB tipo, 12 dB mín. |
|
AISLAMIENTO |
LNB 13/14V A |
950~2200MHz |
-35 dB típico, -30 dB mín. |
|
LNB-17/18V |
|||
|
FUERA HACIA FUERA |
40~806MHz |
-18 dB tipo, -15 dB mín. |
|
|
950~1750 megaciclos |
-35 dB típico, -30 dB mín. |
||
|
1751~2200MHz |
-30 dB típico, -25 dB mín. |
||
|
CRUZ |
950~2200MHz |
-27 dB tipo, -24 dB mín. |
|
|
POLARIZACIÓN |
|||
|
PÉRDIDA DE DEVOLUCIÓN |
HORMIGA EN |
40~806MHz |
-12 dB tipo, -10 dB mín. |
|
|
SENTADO EN |
950~2200MHz |
-12 dB tipo, -10 dB mín. |
|
PRODUCCIÓN |
40~806MHz |
-12 dB tipo, -10 dB mín. |
|
|
950~2200MHz |
-12 dB típico, -10 dB mínimo |
||
|
PASE DC |
Recepción-LNB |
|
500 mA máx. |
|
ANTRx, |
|
Ninguno |
|
|
1LNB→Recepción |
|||
|
ENTRADA CC-LNB |
|
|
|
|
INANT DC |
|
- |
|
|
LHCP/RHCP |
|
|
14,0~14,7 VCC |
|
PUNTO DE CONMUTACIÓN |
|||
|
BAJA TENSIÓN |
|
|
10 VCC MÍN. |
|
FUNCIONAMIENTO 13V |
|||
|
PUERTO |
|||
|
ENERGÍA CA |
- |
||
|
ADAPTADOR |
|||
|
CONECTORES |
"F" HEMBRA |
||
|
ENTRADA/SALIDA |
75 ohmios |
||
|
IMPEDANCIA |
|||
