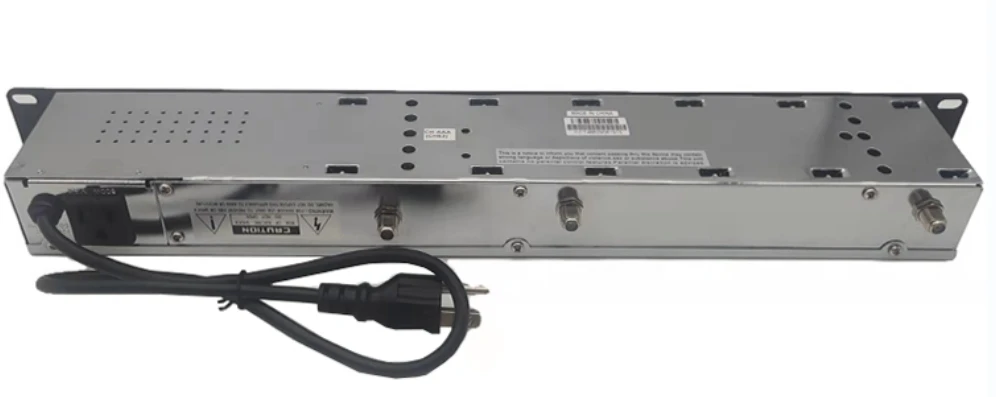

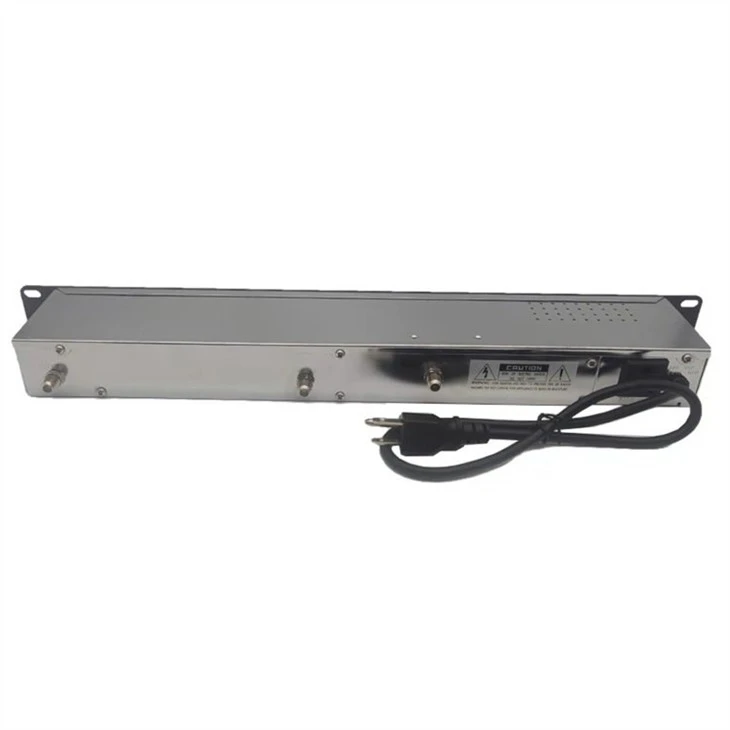

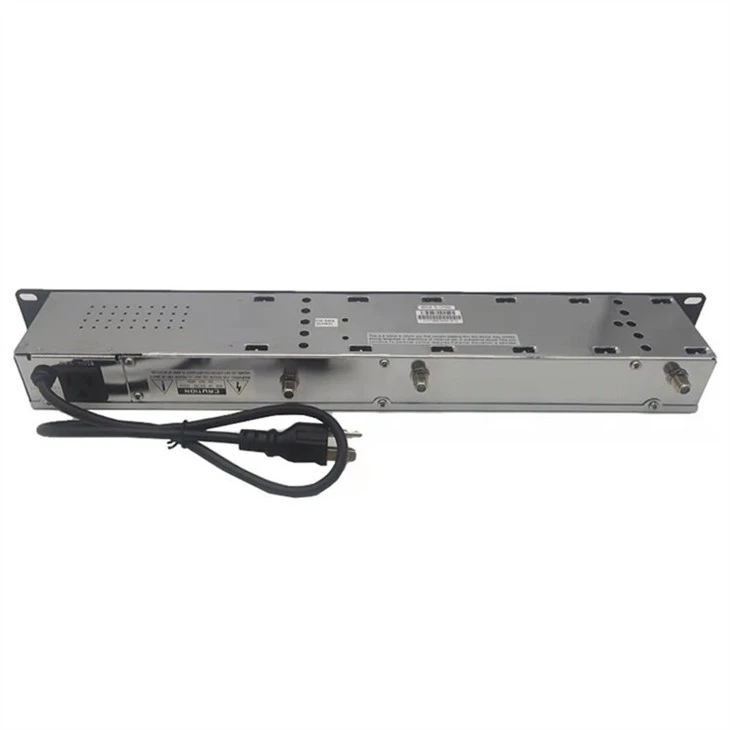

Descripción
El CT-SAW860 es un modulador de audio/vídeo de estado sólido-que proporciona una salida de portadora de RF auditiva y de vídeo modulada en un canal fijo de 54 MHz a 860 MHz.
El modulador de audio y vídeo filtrado SAW acepta vídeo con polaridad estándar a un nivel de 0,7-2,5 Vp-p procedente de fuentes de vídeo como un receptor de satélite, un demodulador, una cámara de televisión, un reproductor de DVD o una grabadora de vídeo.

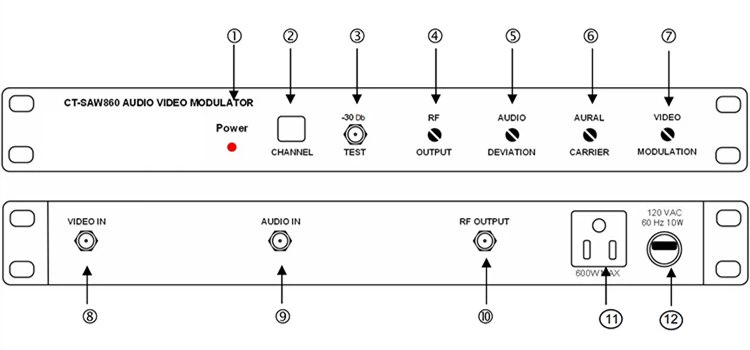

La unidad proporciona señales de vídeo, color y audio de alta calidad en cualquier canal no utilizado dentro de un sistema de circuito cerrado MATV, SMATV o CATV. Para una fácil operación, todos los controles de nivel están ubicados en el panel frontal.
Especificación
|
Lugar de origen: Guangdong, China |
|
|
Número de modelo: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Output Channels |
Televisión VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Nivel de salida |
+55 dBmV (mínimo) |
|
3. Rango de nivel de salida |
13dB |
|
4. Relación portadora A/V |
-7 dB a -22 dB |
|
5. Salida espuria |
-60 dB por debajo de la portadora de vídeo (@ relación de portadora A/V -15 dB, nivel de salida: +55dBmV) |
|
6. Precisión/estabilidad de frecuencia |
±5 kilociclos |
|
7. Impedancia de salida |
75 ohmios |
|
8. Pérdida de retorno de salida |
9dB |
|
VIDEO |
|
|
1. Nivel de entrada de vídeo |
0,7 Vp-p mínimo @87,5 % de modulación |
|
2. Ganancia diferencial |
<5% (10 to 90% APL) |
|
3. Fase Diferencial |
<5˚ (10 to 90% APL) |
|
4. Zumbidos y ruidos |
-60 dB @87,5 % de modulación |
|
5. Relación portadora visual/ruido |
60 dB a 4 MHz ancho de banda |
|
6. Respuesta de frecuencia |
±1,7 dB (30 Hz a 4,2 MHz) |
|
AUDIO |
|
|
1. Nivel de entrada |
0,8 Vp-p para una desviación de ±25 KHz |
|
2. Impedancia de entrada |
600 ohmios no balanceados |
|
3. Énfasis previo- |
75 µseg |
|
GENERAL |
|
|
1. Rango de entrada de energía |
120 VCA, 60 Hz |
|
2. Temperatura de funcionamiento |
32 ˚F ~ 122 ˚F |
|
3. Conectores |
Todo tipo "F" |
|
MECÁNICO |
|
|
1. Dimensiones |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Peso |
4,3 libras |

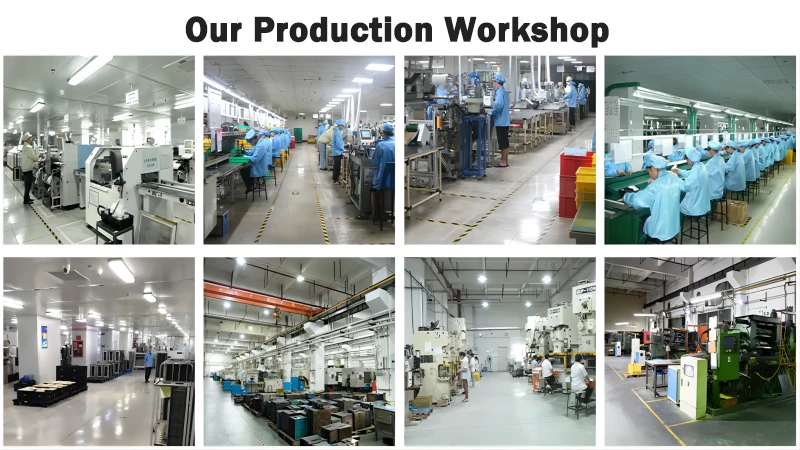

Goodmind Electronics (Shenzhen) Co., Ltd. se estableció en 1992 con un capital registrado de 18 millones de dólares estadounidenses. Su propia fábrica está ubicada en Shenzhen y cuenta con más de 1000 empleados. Es una empresa de alta -tecnología que integra I+D, producción, ventas y servicio. La empresa se especializa en antenas/comunicación de red/Bluetooth/accesorios AV/casa inteligente/accesorios para automóviles. La fábrica está integrada verticalmente. La fábrica cuenta con procesamiento de plástico, estampado de metal, fundición a presión de zinc, SMT, DIP y centro de ensamblaje. La empresa cuenta con una sólida solidez financiera, un equipo profesional de I+D, excelentes equipos de fabricación y fabricación ajustada, y se dedica a crear productos de alta-calidad para los clientes.
¿Qué es un modulador de audio y vídeo filtrado SAW?
Un modulador de audio y vídeo filtrado SAW es un dispositivo comúnmente utilizado en sistemas de televisión analógica para transmitir señales de audio y vídeo. Emplea un filtro de onda acústica de superficie (SAW) para dar forma y filtrar con precisión la señal modulada, garantizando el cumplimiento de estándares de frecuencia específicos y reduciendo la interferencia.
¿Cómo funciona un filtro SAW en este contexto?
Un filtro de ondas acústicas de superficie (SAW) es un dispositivo de ondas acústicas que filtra y procesa señales electrónicas en radiofrecuencias. En este modulador, ayuda a refinar las características de frecuencia de la señal de audio-video, asegurando que permanezca dentro del espectro de frecuencia designado y minimizando la interferencia.
¿Cuál es el propósito de un filtro SAW en un modulador de audio y video?
El filtro SAW del modulador sirve para dar forma y filtrar la señal modulada. Ayuda a cumplir estándares de frecuencia específicos, evitar interferencias con canales adyacentes y mejorar la calidad general de la señal de audio-vídeo transmitida.
Modulador de audio y vídeo filtrado SAW
Un modulador de audio y vídeo filtrado SAW (onda acústica de superficie) es un dispositivo utilizado en sistemas de televisión analógicos para transmitir señales de audio y vídeo. Incorpora un filtro SAW, que es un dispositivo de ondas acústicas, para dar forma y filtrar con precisión la señal modulada. Esto ayuda a garantizar el cumplimiento de estándares de frecuencia específicos y reduce la interferencia.
¿Sigue siendo relevante este tipo de modulador con el cambio a la radiodifusión digital?
Con el cambio generalizado hacia la transmisión digital, los moduladores de audio-vídeo analógicos tradicionales con filtros SAW son cada vez menos comunes. Los sistemas de radiodifusión digital suelen utilizar técnicas de codificación y modulación más avanzadas.
¿Cómo aborda el modulador la interferencia de canales adyacentes?
El filtro SAW es fundamental para reducir la interferencia de canales adyacentes o señales no deseadas. Garantiza que la señal modulada permanezca dentro del rango de frecuencia asignado, minimizando el riesgo de interferencias.
Preguntas frecuentes
P: ¿Puede un modulador de audio y vídeo filtrado SAW manejar múltiples canales?
R: Sí, dependiendo de su diseño y especificaciones, un modulador puede manejar múltiples canales. Es crucial verificar las capacidades del dispositivo y garantizar el cumplimiento de los estándares de transmisión regionales.
P: ¿Cómo puedo asegurar la compatibilidad con los estándares de transmisión regionales?
R: Es esencial consultar con los fabricantes o proveedores para garantizar que el modulador de audio y video filtrado SAW cumpla con los estándares y regulaciones de transmisión específicos de su región.
P: ¿Existe soporte continuo para mantenimiento y actualizaciones para este tipo de equipo?
R: A medida que los sistemas de transmisión analógica se vayan eliminando, el soporte para el mantenimiento y las actualizaciones de los moduladores analógicos tradicionales puede volverse limitado. Considere la posibilidad de hacer la transición a soluciones digitales para lograr una viabilidad-a largo plazo.
