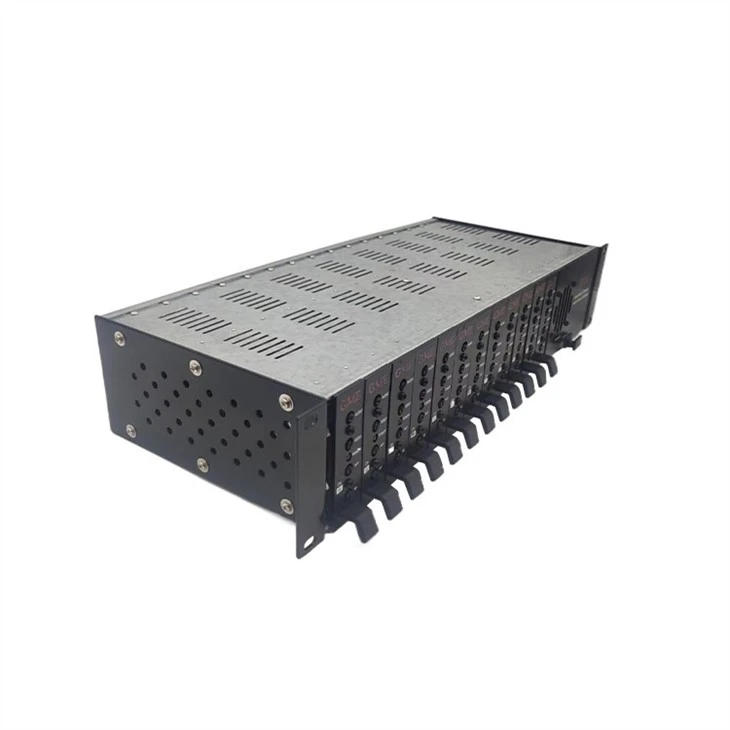

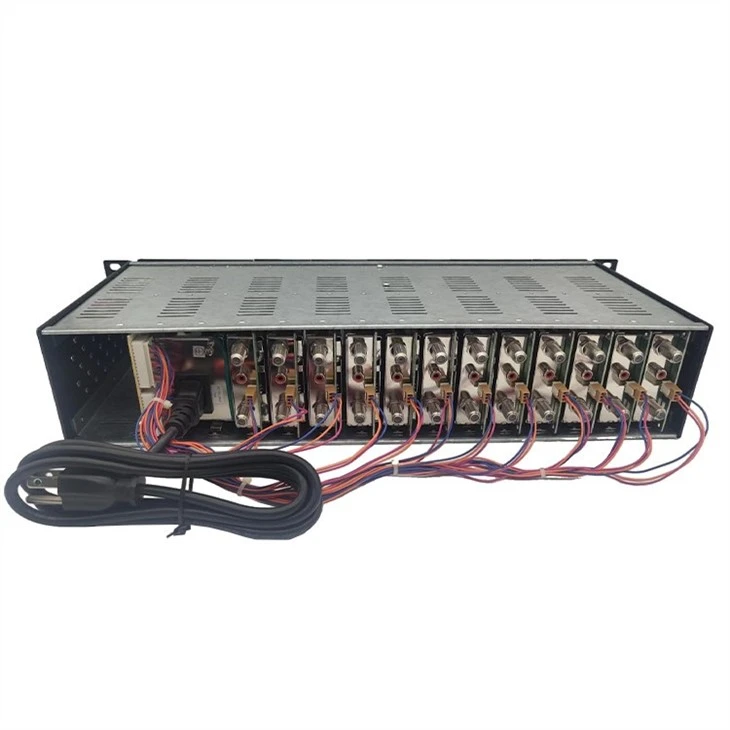

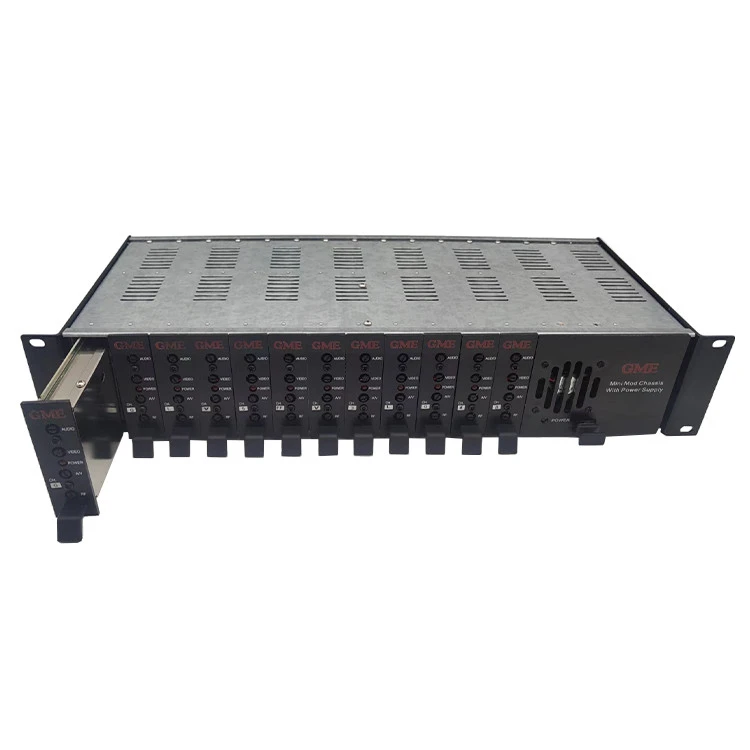

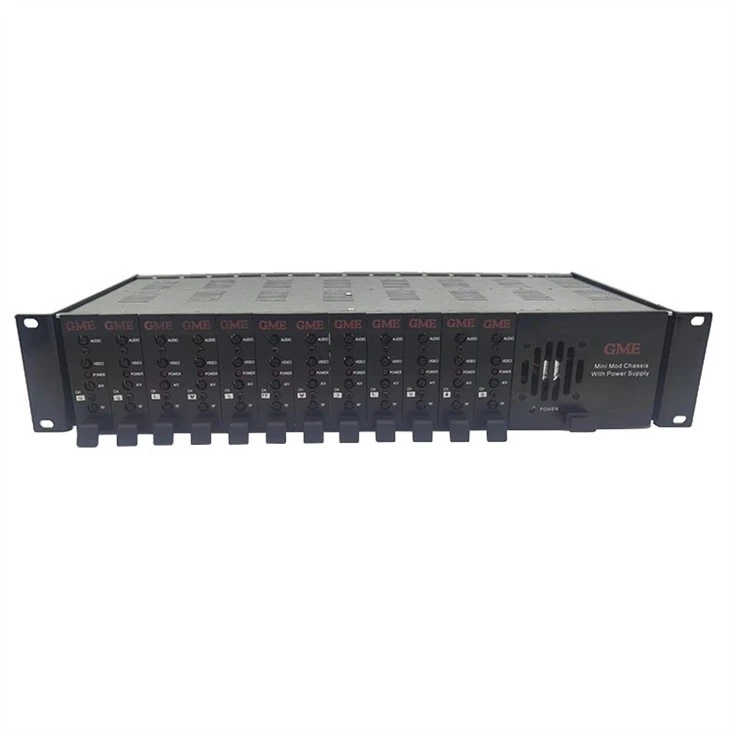

Descripción

El modulador filtrado SAW de canal fijo MTCM-45 es un modulador de audio/vídeo heterodino canalizado de calidad profesional con capacidad de canal adyacente. El canal se puede reajustar fácilmente-al otro canal de su grupo. Banda baja, banda media, banda alta-, banda súper, banda hiper y banda ultra cambiando la configuración del interruptor DIP del oscilador y el retorno del filtro de salida. El oscilador PLL con microprocesador puede controlar la frecuencia de salida para cumplir con la precisión y la compensación requeridas por la FCC. Este modulador acepta vídeo de polaridad estándar (sincronización negativa) en el rango de 0,7 V a 2,6 V pp.

Filtro de sierra para una respuesta superior de la banda lateral vestigial.
La configuración de frecuencia controlada por microprocesador cumple con todos los requisitos de precisión y compensación de la FCC.
El canal se puede restablecer-dentro de su banda restableciendo-el interruptor DIP y el filtro de salida únicamente.
Interruptor de desactivación de pre-accesible desde el panel lateral para la inserción de señal estéreo BTSC compuesta.

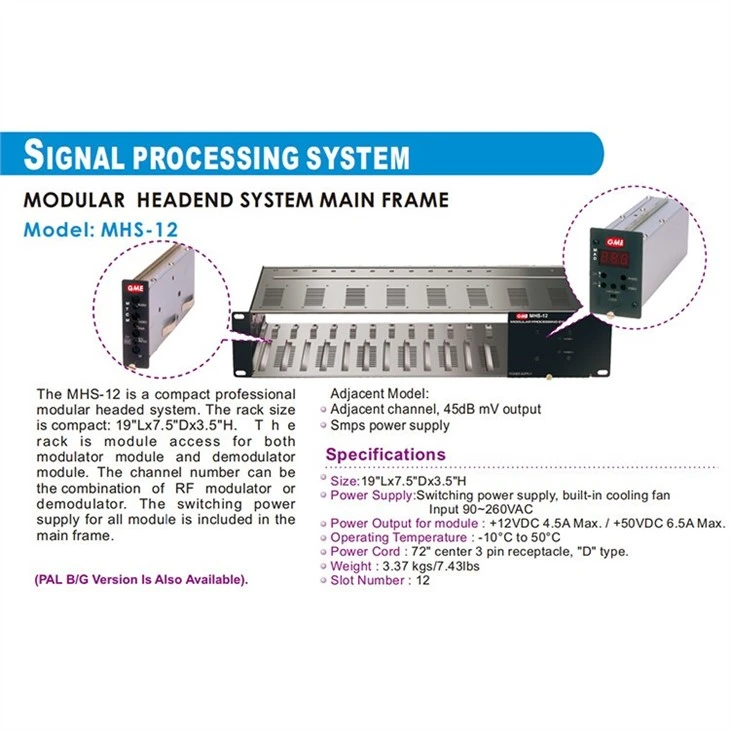

Especificación

Lugar de origen: Guangdong, China
Número de modelo: GDM-006 (MTCM-45)
RF
Canales de salida	CATV 2-135, frecuencia ultraelevada 14-69
Nivel de salida	45dBmV (mín.)
Rango:	12 dB (ajustable)
Relación portadora A/V	-11 dB a -22 dB (ajustable)
Estabilidad visual del portador	±5 kilociclos
Compensación de portadora auditiva	±4,5MHz
Estabilidad del portador auditivo	±10kHz
Salida espuria (dBc)	-60 dBc
Relación C/N (en-banda)	-60 dBc
Ruido de banda ancha (dBc)	-95
VIDEO
Entrada de vídeo mínima	.5Vp-p
Respuesta de frecuencia	±1,7 dB (30 Hz a 4,2 MHz)
Vídeo S/N	60dB
Proporción de zumbido	-60dB
Ganancia diferencial	±5%
Fase diferencial	±5 grados
Retraso de grupo	75 nseg
AUDIO
Requisitos de entrada	500 mV (desviación de 25 kHz)
Impedancia de entrada	10kΩ
Respuesta de frecuencia	±1,5 dB (50 Hz-15 kHz)
Distorsión (THD)	1%
Énfasis previo-	75useg (Seleccionable)
