Descripción

El módulo GQTM-8608Q es capaz de generar una señal en formato DVB-T/C desde la entrada HDMI.

GQTM-8608Q es un dispositivo integrado con codificación H264 y modulación DVB-T/C para convertir la señal HDMI a salida RF DVB-T/C.

El módulo GQTM-8608Q ajusta la tasa de compresión al ancho de banda disponible, utilizando los parámetros de modulación DVB-T/C.

Presupuesto

APORTE
Canal de entrada	4
Conectores de entrada	hdmi
Sistema de vídeo	480i/p, 576i/p, 720p, 1080i/p
SALIDA RF
Tipo	1 puerto de salida tipo F-para 2 portadoras, 75 Ω
Frecuencia	DVB-T: 177-858 MHz, DVB-C: 105~858MHz
Nivel de salida	95 dBμV mín.
Ajuste del nivel de RF	0 ~ -30dB
Paso de atenuación	1dB por paso
MER	35 dB mín.
MODULACIÓN
Resolución de vídeo	1080p 25/30 máx.
Compresión de vídeo	Perfil de línea base H.264 Nivel 4.0
Velocidad de bits de vídeo	12 Mbps máx.
Compresión de audio	MPEG-2/AAC
Tasa de bits de audio	192 Kbps
Campo editable	Nombre del servicio, Nombre del proveedor, ID del servicio, LCN, Versión NIT, ID de TS, Nombre de red, ID de red, ID de red original, País
DVB-T
Estándar	DVB-T (ETSI EN 300 744)
Portadora (modo OFDM)	8K
Intervalos de guardia	1/32
Tasa de código (FEC)	7/8
Constelaciones	64QAM
Ancho de banda	6MHz, 7MHz, 8MHz, 7-8MHz
DVB-C
Estándar	DVB-C (ETSI EN 300 429 V1.2.1)
Constelación	16,32,64,128,256QAM
Tasa de símbolo	2,0~6,96 Msímbolos
Ancho de banda	7MHz, 8MHz
GESTIÓN / CONTROL
Configuración	6 teclas locales en la cubierta superior
Gestión Web	Puerto Ethernet RJ-45
GENERAL
Mostrar	Panel LCD @ 2 x 16 caracteres (en el panel frontal)
Fuente de alimentación	CA 100~240V 50/60Hz
Consumo	20 W
Idiomas	Inglés
Dimensiones	19"x12.5"x1.75"
Peso	2,8 kilos

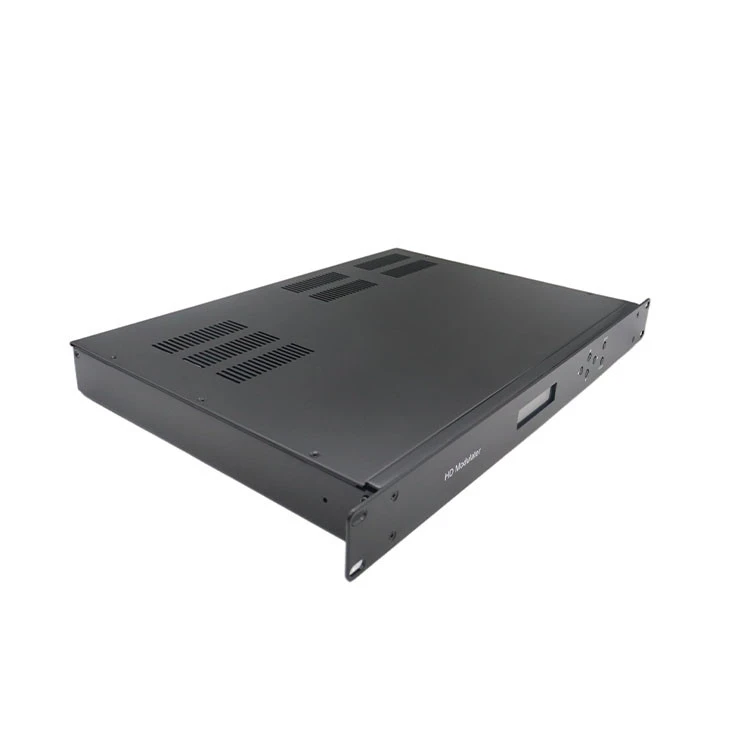

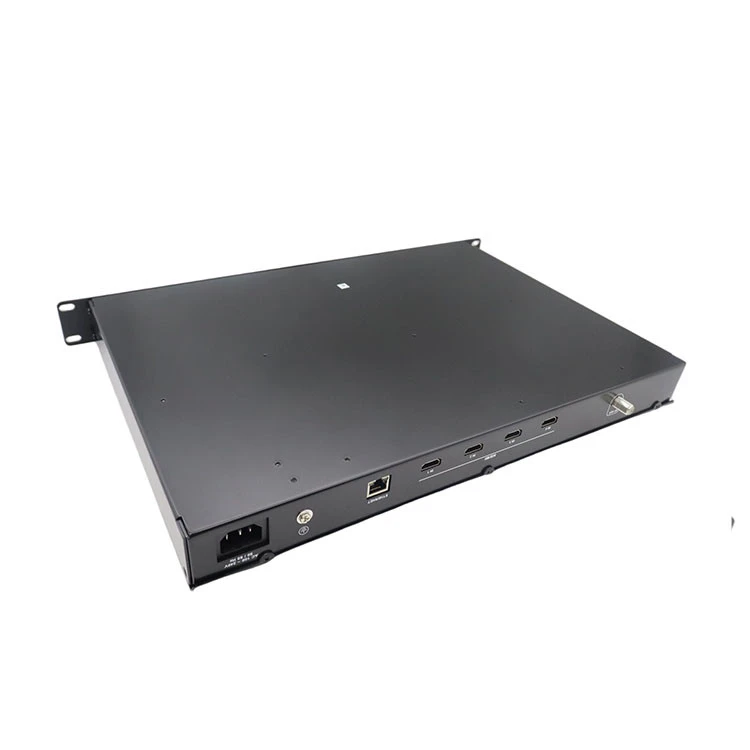

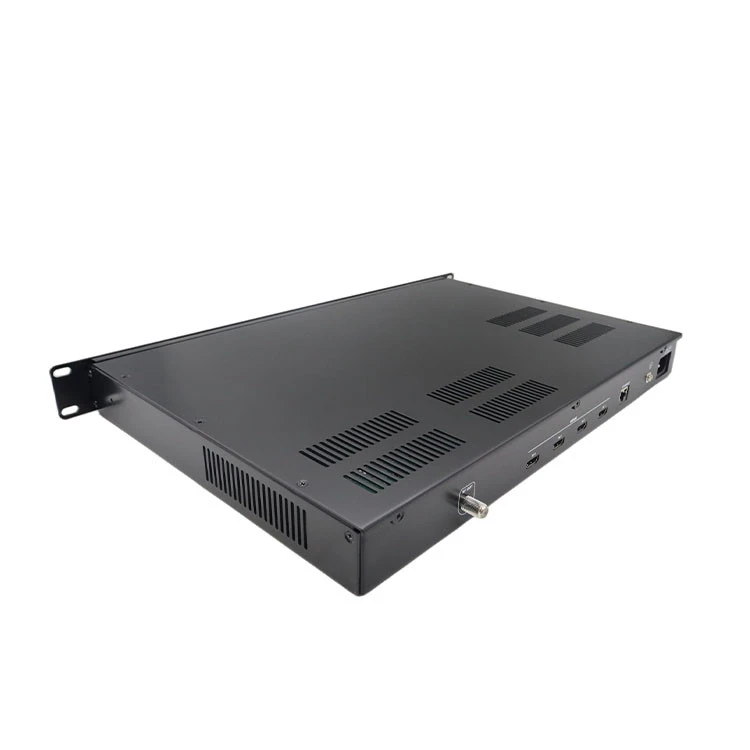

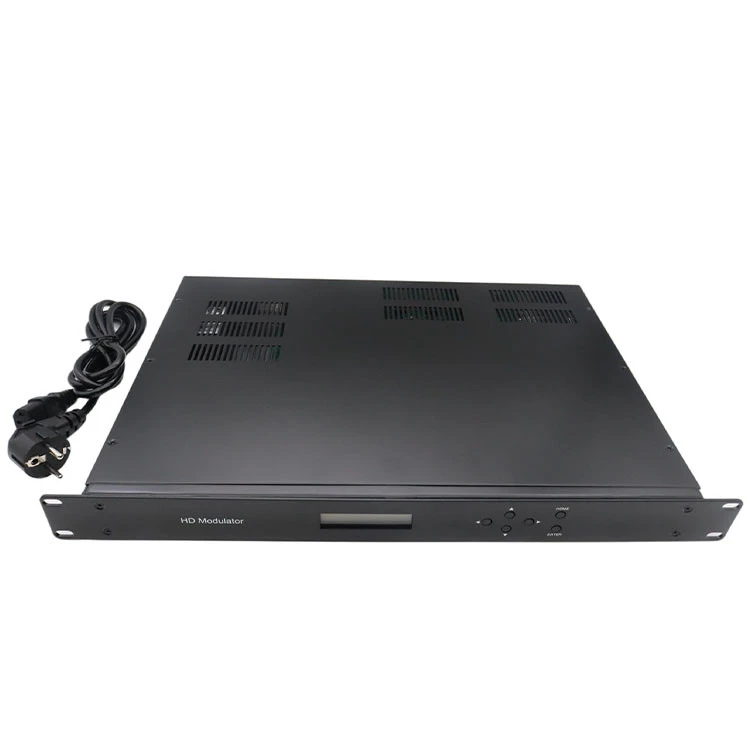

Modulador DVB-T/C HD de 4 canales
