Características
- Diseñado para sistema óptico satelital.
- Amplio rango de frecuencia de funcionamiento: 45-2150MHz
- Excelente linealidad y planitud
- Amplia gama de potencia de entrada óptica
- Uso de fibra monomodo de 1-núcleo con alta pérdida de retorno
- Uso de dispositivos activos amplificadores de GaAs
- Tecnología de ruido ultrabajo
- Integra-CWDM usando PD lineal alto
- Función AGC óptica integrada-
Especificación
|
Parámetro óptico |
TERR+SAT-Parámetro IF |
||
|
Responsividad (A/W) |
Mayor o igual a 0,9 |
Rango de frecuencia |
45~2150MHz |
|
Recibir potencia óptica |
-18-+3 -10-0 (AGC) |
Llanura |
±1.5 |
|
Pérdida de retorno óptico |
Mayor o igual a 45 |
Polarización cruzada de aislamiento
|
-25 dB mín. (950~2150MHz) |
|
Recibir longitud de onda (nm) |
1510-1570 |
Aislamiento de afuera hacia afuera |
-28dB mín. (950~2150MHz) -14dB mín. (40~806MHz) |
|
Conector óptico |
Carolina del Sur/APC |
Detener atenuación de banda |
Puerto Ant de 15 dB mínimo a 950 MHz Puerto satelital mínimo de 15 dB a 806 MHz |
|
Otro parámetro |
LHCP/RHCP |
14,0 ~ 15,0 VCC |
|
|
Fuente de alimentación |
CC-24V |
Dimensiones |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Consumo de energía (W) |
<6 |
Entrada de energía |
110~240 Vca 50/60 Hz |
|
Dimensiones (mm) |
143x110x28.8 |
Impedancia de salida |
75Ω |

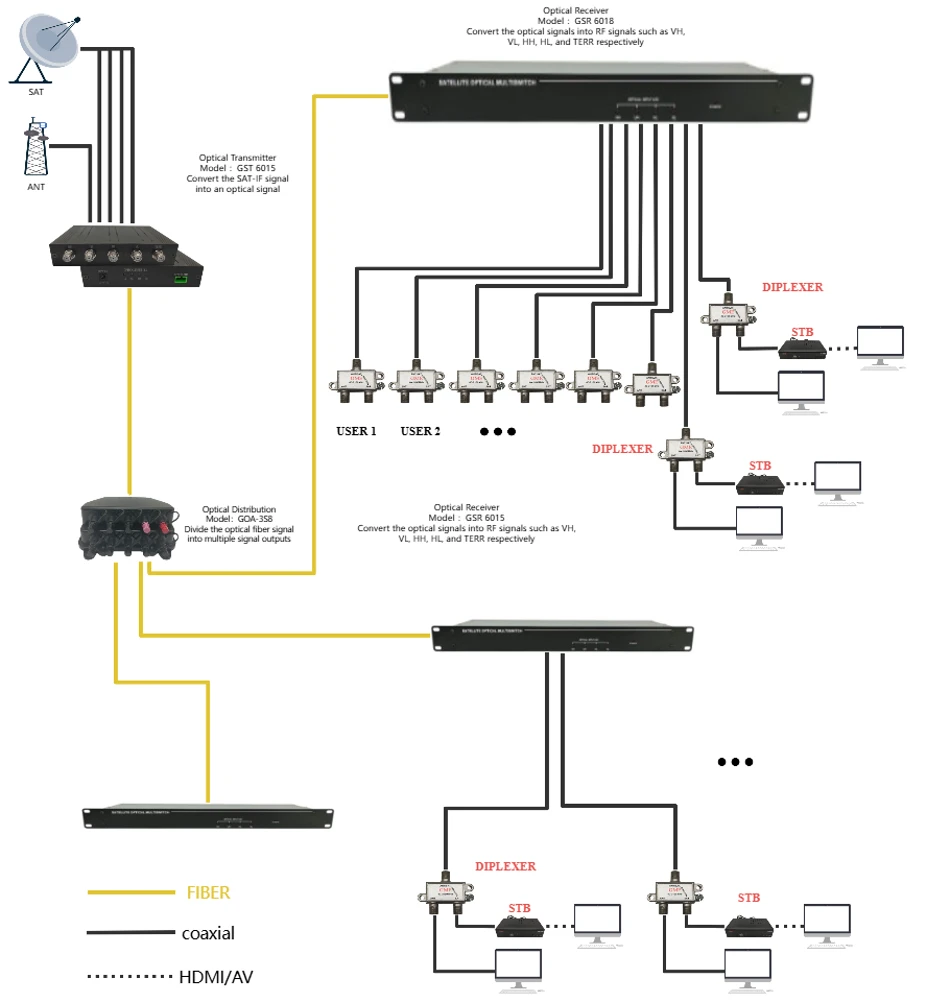

Multiconmutador FTTB
Un receptor óptico SAT-IF es un dispositivo clave en los sistemas de comunicación por satélite, diseñado para recibir señales ópticas y convertirlas en señales eléctricas de frecuencia intermedia de satélite.
Solicitud
