Introducción:
El receptor óptico es para televisión digital, fibra a la casa . Esta máquina adopta el tubo de recepción óptica de alta sensibilidad . Integración de aplicaciones flexibles, aplicación de fibra a la red doméstica .
Es CWDM incorporado, adecuado para un sistema de longitud de onda triple de una sola fibra, una longitud de onda de funcionamiento CATV 1550nm, longitud de onda de pase 1270/1310/1490/1577NM, puede conectar convenientemente el ONU de Epon, GPON . xg (S) Pon
- Hasta 20 km de distancia de transmisión
- Ruido extra bajo
- Amplio rango de potencia óptica de recepción dinámica: dentro del pin =-16, mer mayor o igual a 36dB
- XG (s) aplicable Pon, GPON, Epon, compatible con cualquier tecnología FTTX PON
- Puede ahorrar una gran cantidad de recursos de energía óptica, reducir en gran medida el costo de configuración de la red
- Dentro de 47 ~ 1000MHz ancho de banda, todos con excelente característica de planitud (FL menor o igual a ± 1dB)
- Metal Case, Offer Safeguard para dispositivos sensibles optoelectrónicos
- Un alto nivel de salida, puede ser utilizado por muchos usuarios
- Consumo de baja potencia, rendimiento de alto rendimiento y alto costo
- Protección contra sobretensiones de 6 kV en todos los puertos
- Soporte 4 RF Out Max
Especificación
|
Longitud de onda de CATV |
1550 ± 10 nm |
Resistencia de RF de salida |
75Ω |
|
|
Longitud de onda de pon |
1270/1310/1490/1577NM |
Pérdida de retorno de salida |
Menos de o igual a 14dB |
|
|
Potencia de entrada óptica |
-18-+2 dbm |
Pérdida de retorno óptico |
Mayor o igual a 55dB |
-9 DBM Potencia de entrada óptica, 60 canales PAL |
|
Gama óptica AGC |
-12--2 dbm |
C/CSO |
Mayor o igual a 55dB |
|
|
Puerto de entrada óptica CATV |
SC/APC |
C/CTB |
Mayor o igual a 55dB |
|
|
Puerto de reflejo óptico de PON |
SC/PC |
Mer |
Mayor o igual a 31dB |
-15 DBM Potencia de entrada óptica |
|
Conector de RF |
Tipo F Imperial |
Voltaje de entrada |
+12V |
|
|
Frecuencia |
47-1000 mhz |
Disipación de potencia |
Menos de o igual a 2W |
|
|
Llanura |
Menos de o igual a ± 1.25dB |
Temperatura |
-10-+50 grado |
|
|
Nivel de salida de RF (en la gama AGC) |
Mayor o igual a 80dbuv |
Dimensión |
73 × 60 × 23 (L × W × H) mm |
|
Listas de modelos
|
Modelo |
Pasar la longitud de onda |
Reflejar la longitud de onda |
Interfaz de aprobación |
Interfaz RF Out |
Dc-in |
|

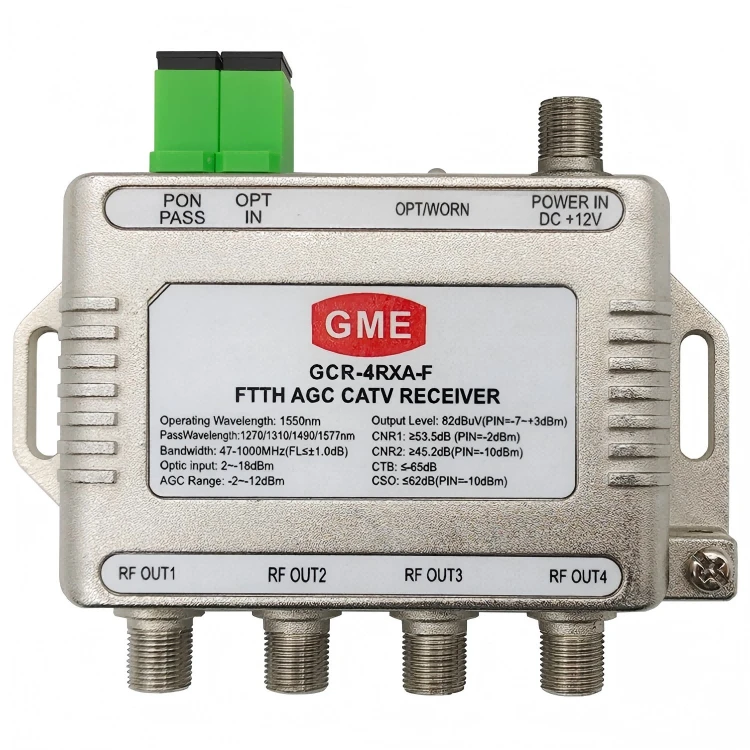

GCR -4 RXA-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300 mA |
|

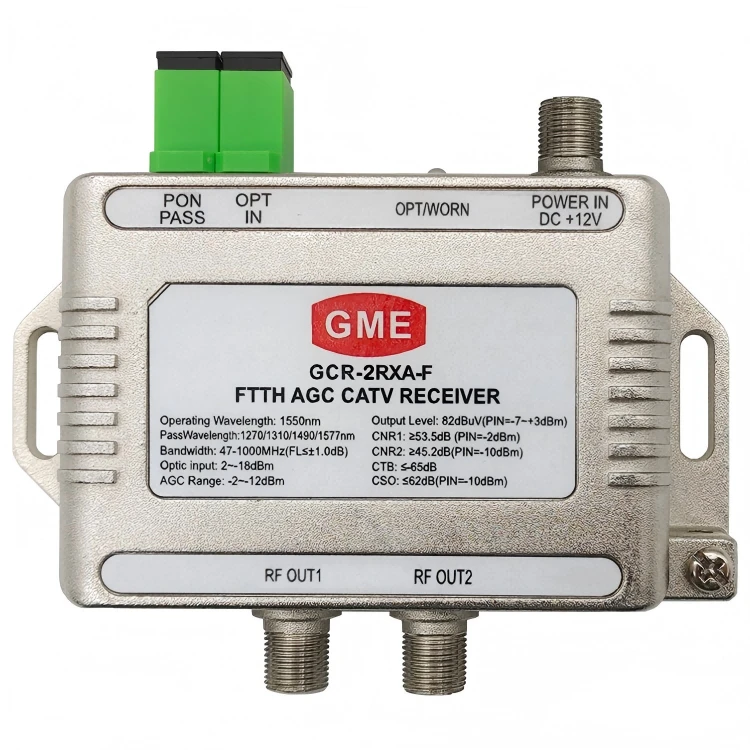

GCR -2 RXA-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300 mA |
|

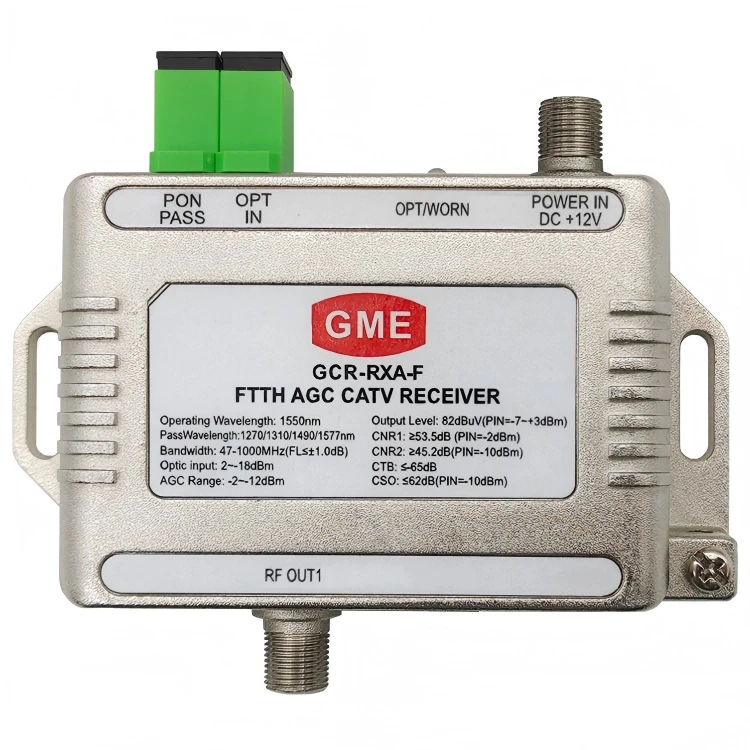

GCR-RXA-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300 mA |
|
GCR -4 RXU-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300 mA |
|
GCR -2 RXU-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300 mA |
|
GCR-RXU-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300 mA |
|
GCR -4 RXA-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300MA |
|
GCR -2 RXA-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300MA |
|
GCR -4 RXU-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300MA |
|
GCR -2 RXU-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300MA |
|
GCR-RXU-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300MA |
