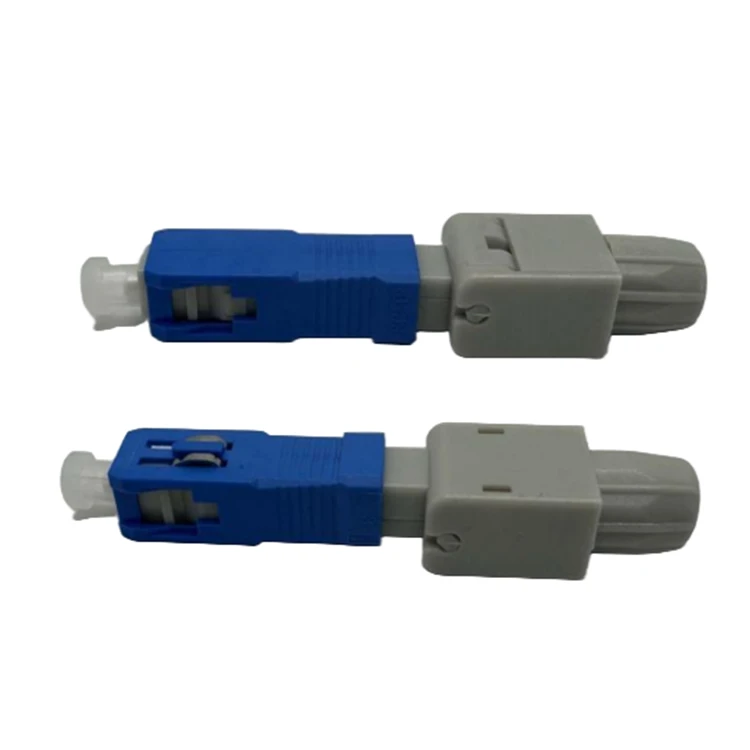

Descripción general del producto
El conector tiene-fibra preinstalada dentro de fábrica y la cara del extremo se pule e inspecciona con precisión en fábrica. En-el sitio, la fibra del cable del usuario se corta y la conexión de la señal se logra mediante empalme mecánico con la fibra pre-instalada a través del mecanismo de alineación incorporado-. El producto se utiliza principalmente en FTTH.
Especificación
| Artículo | Especificación | Parámetro | Requisito |
| Tipo de conector | SC/PC | Longitud de onda operativa | 1310/1550nm |
| Ángulo de la cara final | 0 grados | Pérdida de inserción | 0,3 dB (típico); 0,5 dB (máximo) |
| Tipo de fibra | Modo único | Pérdida de retorno | PC Mayor o igual a 45dB |
| Tipo de fibra pre-instalada | G657 | Repetibilidad | 750 repeticiones (IL menor o igual a 0,3 dB) |
| Tamaño de la sección transversal-del cable compatible | 3,0*2,0mm | Resistencia a la tracción | Mayor o igual a 20N (IL Menor o igual a 0,3dB) |
| Diámetro de la virola | 2,499±0,0005 mm | Tiempo de instalación | Aproximadamente 2 minutos |
| Concentricidad de la férula | Menor o igual a 1um | Tiempos de re-ensamblaje | |
| Material de piezas de plástico | Parte principal ------ Chi Mei PC 6710 | No menos de 3 veces | |
| Parte central de ranura V- ------ SABIC PEI | Temperatura de funcionamiento | -25~65 grados | |
| 1000Tapa antipolvo ------ Sinopec PE 2426H | Temperatura de almacenamiento | -40~80 grados | |
| Material conductor de la hoja | Bronce fosforado C5191-H | Humedad de funcionamiento | Menor o igual al 95% (+30 grado) |
| Material del resorte | SUS304 | Tipo de montaje | Mecánico |
| Tratamiento de superficie de hoja conductora | Niquelado | Mecanismo de bloqueo | Empujar-Tirar |
| Grosor de la superficie de la hoja conductora | Mayor o igual a 80 μ" | Nombre | Parámetro |
| Parámetro | UPC | Corriente máxima | 1700mA |
| Radio de curvatura | 7~25 milímetros | potencia máxima | 96W |
| Altura de la fibra | -100~+50 millas náuticas | Voltaje | 48V |
| Desplazamiento del ápice | Menor o igual a 50 um | Tensión soportada | CC 1000 V, CA 750 V, sin averías ni destellos en 1 minuto |
