En las redes modernas de acceso a banda ancha,FTTH (Fibra hasta el Hogar)se ha convertido en la solución de implementación dominante. A medida que la demanda de los consumidores por videos de alta-definición, TV interactiva e Internet de alta-velocidad continúa creciendo, laReceptor AGC CATV (receptor de televisión por cable con control automático de ganancia)juega un papel cada vez más crítico dentro de los sistemas FTTH. Este artículo proporciona una descripción general completa de los principios de funcionamiento, las ventajas técnicas, los escenarios de aplicación y las tendencias de la industria del receptor FTTH AGC CATV-ayudando a los lectores a comprender completamente este componente de red esencial.
¿Qué es un receptor FTTH AGC CATV?

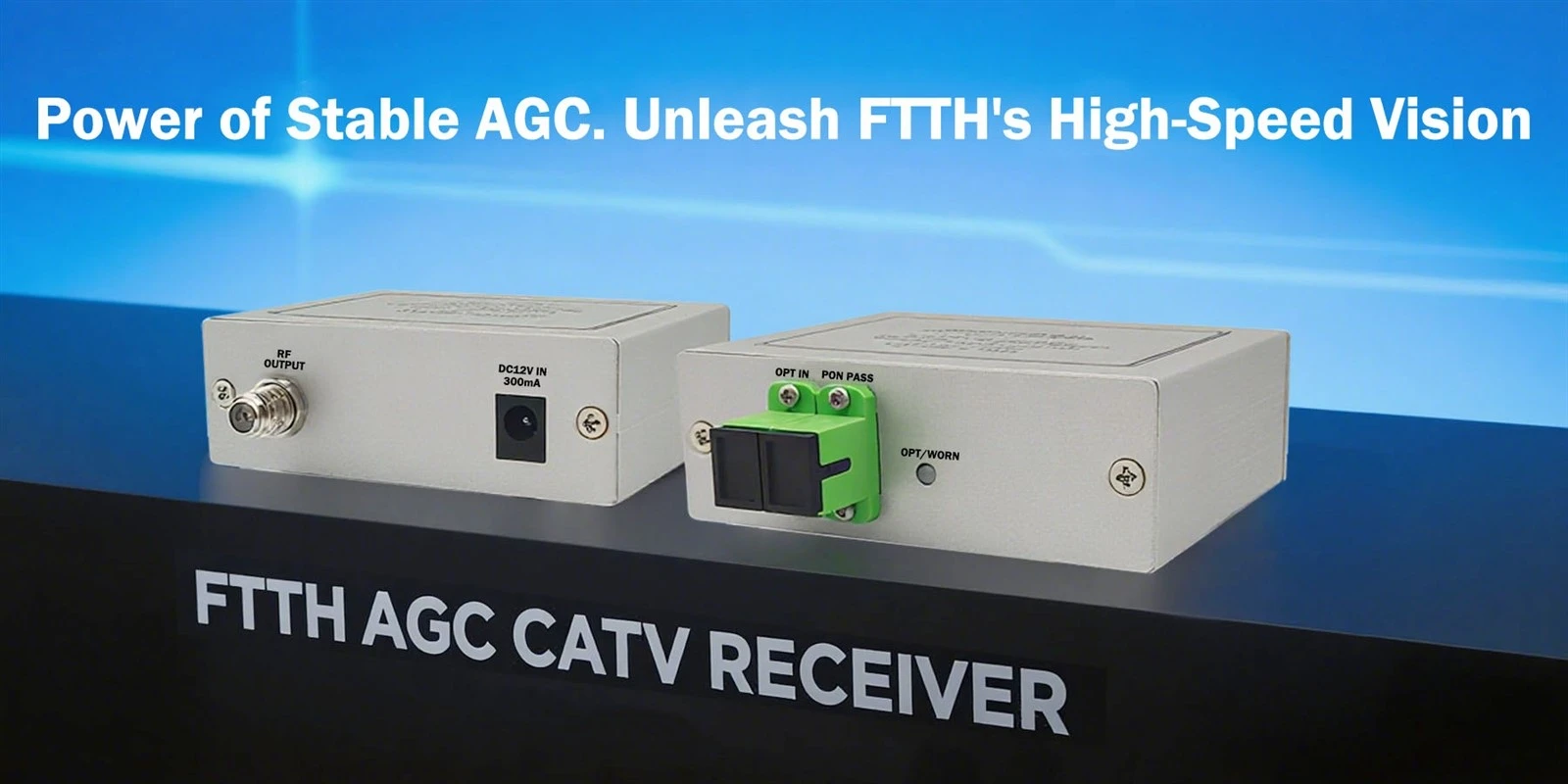

UnReceptor FTTH AGC CATVes un dispositivo especializado de recepción de señales de RF (radiofrecuencia) diseñado para redes de fibra-a-las-domésticas. Convierte señales CATV analógicas o digitales transmitidas a través de fibra óptica nuevamente en señales de RF compatibles con la distribución de cable coaxial, lo que permite la entrega a dispositivos de usuario final-como decodificadores-y televisores.
El término "AGC" significaControl automático de ganancia, una técnica de amplificación de señal dinámica que garantiza niveles de señal de salida estables-incluso cuando la potencia óptica de entrada fluctúa-manteniendo así una transmisión de vídeo de alta-calidad.
Cómo funciona: una descripción general simplificada
Recepción de señal óptica: El dispositivo recibe señales ópticas CATV descendentes (normalmente a una longitud de onda de 1550 nm) a través de interfaces de fibra estándar como SC/APC desde un OLT (terminal de línea óptica) o un punto de distribución óptica.
Opto-conversión electrónica: Un fotodetector PIN o APD integrado convierte la señal óptica en una señal eléctrica.
Procesamiento de AGC: El circuito de control automático de ganancia ajusta dinámicamente la ganancia del amplificador en función de la potencia óptica entrante, estabilizando el nivel de salida de RF dentro de rangos estándar (por ejemplo, 75 ± 3 dBμV).
Salida RF: La señal de RF procesada se entrega a través de un conector tipo F-a la red de distribución coaxial del hogar-del usuario.
¿Por qué es tan importante el AGC?
En las implementaciones FTTH del mundo real-, las variaciones en la longitud del enlace de fibra, las relaciones de división y la temperatura ambiente pueden causar diferencias significativas en la potencia óptica recibida entre los puntos finales de los usuarios. Sin AGC:
Baja potencia óptica→ Relación señal-a-ruido reducida → Nieve o pixelación del vídeo;
Alta potencia óptica→ Saturación del amplificador → Distorsión de la señal e interferencias de intermodulación.
Un receptor CATV habilitado para AGC-compensa automáticamente estas fluctuaciones,mejorando enormemente la solidez del sistema y garantizando una experiencia de usuario consistente-especialmente vital en grandes-redes PON divididas (por ejemplo, 1:64 o superior).
Especificaciones técnicas clave y criterios de selección
| Parámetro | Valor/rango típico | Notas |
|---|---|---|
| Longitud de onda de entrada | 1550 nm | Compatible con amplificadores EDFA |
| Rango de potencia de entrada óptica | -10 a +2 dBm (rango efectivo de AGC) | Se prefiere una gama más amplia |
| Nivel de salida de RF | 75 ± 3 dBμV | Cumple con normas como GY/T 106-1999 |
| Rango de frecuencia | 47–862 MHz o 54–1002 MHz | Admite espectro completo de canales CATV |
| C/N (relación portadora-a-ruido) | Mayor o igual a 50 dB | Indicador clave de la calidad de la señal. |
| OSC/CTB | Menor o igual a -65 dBc | Mide la distorsión no lineal |
Al seleccionar un receptor, priorice el rango dinámico AGC, la planitud de salida, la confiabilidad y la compatibilidad con protocolos de administración remota (por ejemplo, SNMP o TR-069).
Escenarios de aplicación
Triple-redes FTTH de reproducción: Entrega simultánea de servicios de datos, voz y CATV;
Actualizaciones de fibración de red HFC: Reemplazo de amplificadores coaxiales heredados para aumentar el ancho de banda y la cobertura;
Nuevos Desarrollos Residenciales / Comunidades Inteligentes: Implementado como estándar en-unidades de terminación doméstica;
Hoteles, complejos de apartamentos (MDU): La implementación centralizada reduce los costos operativos.
Tendencias de la industria y perspectivas futuras
Evolución hacia DOCSIS 4.0 y 10G-PON: Los receptores deben soportar mayores anchos de banda y esquemas de modulación avanzados;
Gestión Remota Inteligente: Integración con módulos de IoT para informes de estado-en tiempo real y mantenimiento predictivo;
Miniaturización y bajo consumo de energía: Satisfacer las demandas de estética y{0}}eficiencia energética en entornos residenciales;
Compatibilidad con transmisiones 4K/8K Ultra-HD: Requiere mejores relaciones C/N y rendimiento de linealidad.
