En la era actual-centrada en los datos, desde las estaciones base 5G hasta las interconexiones de centros de datos y la transmisión de vídeo de alta-definición, todas las autopistas de la información dependen de un componente central: el transmisor óptico.
Como "punto de partida" de un sistema de comunicación óptica, el transmisor óptico es responsable de convertir las señales eléctricas en señales ópticas y acoplarlas a la fibra óptica. Este artículo profundiza en los principios técnicos, los componentes clave, las especificaciones principales y las tendencias tecnológicas de la industria de los transmisores ópticos para 2024-2025.
1. ¿Qué es unTransmisor óptico?
Un transmisor óptico es un dispositivo de conversión electro-óptico. En la capa física, su flujo de trabajo operativo se puede resumir en tres pasos:
Procesamiento de entrada:Recibe señales eléctricas de equipos de red (como conmutadores y enrutadores).
Conversión electro-óptica:Modula la fuente de luz (diodo láser o LED) a través de un circuito controlador, convirtiendo los bits 0/1 de la señal eléctrica en pulsos de luz que representan estados de encendido/apagado o cambios de fase.
Salida de acoplamiento:Inyecta eficientemente la luz en una fibra óptica (modo único-o multimodo-) mediante lentes o técnicas de acoplamiento directo.

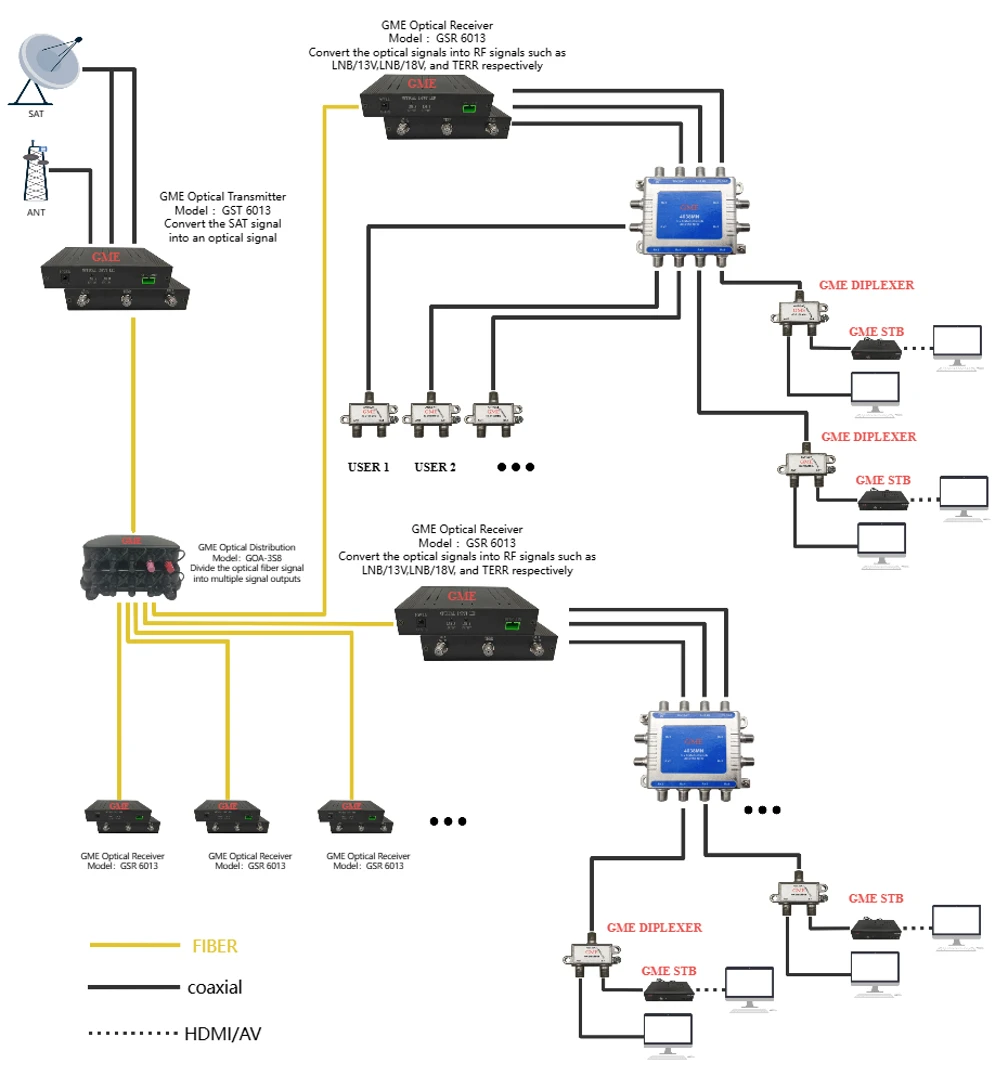

Dependiendo del escenario de la aplicación, los transmisores generalmente están empaquetados dentro de módulos ópticos conectables (como SFP, QSFP-DD, OSFP) o como parte de transmisores ópticos de video de calidad de transmisión- y sistemas de transmisión de fibra óptica analógica.
2. Análisis de los componentes tecnológicos centrales
Un transmisor óptico de alto-rendimiento consta principalmente de las tres partes siguientes, que representan una parte importante de la dificultad técnica y el costo:
2.1 Fuente de luz: VCSEL, FP, DFB y EML
La fuente de luz determina la longitud de onda, la potencia y la distancia de transmisión del transmisor.
VCSEL (láser emisor-de superficie de cavidad-vertical):Domina las aplicaciones multimodo-de corta-distancia (dentro de 100 metros), como los módulos ópticos SR (corto alcance) dentro de los centros de datos. Las ventajas incluyen bajo consumo de energía, bajo costo y facilidad de integración de arreglos a gran-escala.
FP (láser Fabry-Perot):Se utiliza para aplicaciones tempranas-de corta-a-media distancia; actualmente se está eliminando progresivamente en aplicaciones de alta-tasa en favor de los láseres DFB.
DFB (láser de retroalimentación distribuida):El caballo de batalla para la transmisión monomodo-. Logra una salida de modo longitudinal único a través de una rejilla-incorporada, lo que da como resultado un ancho de línea espectral estrecho y una penalización de dispersión baja, adecuado para distancias de 10 a 80 km en redes de metro y líneas troncales de largo-recorrido.
EML (láser modulado por electro-absorción):Actualmente, es la opción principal para redes troncales de alta velocidad-400G/800G. Integra un láser con un modulador de electro-absorción, superando el efecto "chirrido" asociado con los láseres directamente modulados (DML) en altas frecuencias, admitiendo velocidades de longitud de onda única-de 100 Gbps y más.
2.2 Circuito del controlador
Los diodos láser requieren una corriente de polarización y una corriente de modulación estables. Los chips controladores en transmisores de alta-velocidad requieren una alta linealidad (especialmente para la modulación PAM4) y un bajo consumo de energía. A medida que las velocidades aumentan a 112 Gbps e incluso 224 Gbps, el diseño del chip del controlador se ha convertido en un cuello de botella crítico que limita el rendimiento del transmisor.
2.3 Embalaje y acoplamiento óptico
La precisión del embalaje de los transmisores debe alcanzar niveles sub{0}}micrónicos. Para los transmisores de fotónica de silicio (Silicon Photonics), la tecnología de chip flip- se utiliza a menudo para integrar el chip láser con el chip fotónico basado en silicio-, acoplando la luz a la guía de ondas mediante un acoplamiento de borde o un acoplamiento de rejilla.
3. Indicadores clave de desempeño
Al evaluar o seleccionartransmisores ópticos, los ingenieros deben centrarse en los siguientes parámetros clave:
Longitud de onda:850 nm (multi-modo), 1310 nm (dispersión cero), 1550 nm (pérdida más baja). Las tecnologías CWDM y DWDM utilizan múltiples longitudes de onda entre 1260 nm y 1650 nm para la multiplexación por división de longitud de onda.
Potencia óptica de salida:Normalmente se mide en dBm. Distancias de transmisión más largas requieren una mayor potencia de salida, que debe mantenerse por debajo del umbral de efecto no lineal de la fibra óptica.
Ratio de extinción (ER):La relación entre la potencia óptica promedio para el "1" lógico y el "0" lógico. Una relación de extinción más alta da como resultado una mejor relación señal-a-ruido en el receptor y una tasa de error de bits (BER) más baja.
Diagrama de ojo:Una métrica intuitiva para la calidad de la señal. En las pruebas de transmisores de alta-velocidad, el diagrama de ojo debe cumplir con los estándares IEEE o las especificaciones de máscara ocular de MSA (Acuerdo de múltiples-fuentes), lo que garantiza un exceso mínimo de fluctuación y ruido.
Longitud de onda central y ancho espectral:Para los sistemas DWDM, la longitud de onda del transmisor debe fijarse en la red especificada por ITU-T. Un ancho espectral más estrecho mejora la tolerancia a la dispersión cromática.
4. Tendencias de la industria: evolución de 400G a 1,6T
Impulsado por el crecimiento exponencial de la demanda de ancho de banda procedente del entrenamiento de modelos de IA y la computación en la nube,transmisor ópticoLa tecnología está experimentando cambios sin precedentes:
4.1 El advenimiento de la era de la longitud de onda única-200G
Actualmente se están implementando a escala módulos ópticos de 800G, que utilizan internamente arquitecturas de transmisor como 8x100Gbps o 4x200Gbps. Los principales fabricantes de la industria están desarrollando moduladores fotónicos de silicio y EML de 200G de longitud de onda única-, allanando el camino para módulos ópticos de 1,6T.
4.2 Comercialización acelerada de la fotónica de silicio
Los transmisores discretos tradicionales (DFB con modulador independiente) se enfrentan a cuellos de botella en cuanto a costes e integración de alta-densidad. La fotónica de silicio aprovecha los procesos CMOS para integrar moduladores en un sustrato de silicio, combinados con láseres III-V externos o híbridos-integrados, logrando una integración fotónica a gran escala- de alto-rendimiento y bajo-costo.
4.3 Ópticas enchufables de accionamiento lineal (LPO) y ópticas co-envasadas (CPO)
Para reducir el consumo de energía en los centros informáticos de IA, está surgiendo la tecnología LPO. Los transmisores LPO eliminan el DSP (procesador de señal digital) tradicional y utilizan chips de controlador lineal para controlar directamente el láser, lo que reduce el consumo de energía en aproximadamente un 50 %. De cara al futuro, la tecnología CPO tiene como objetivo empaquetar transmisores ópticos junto con el chip de conmutación, resolviendo fundamentalmente el problema de la pérdida de señal eléctrica de alta-frecuencia en las trazas de PCB.
4.4 Avances en niobato de litio de película delgada-(TFLN)
En la búsqueda de un mayor ancho de banda y un menor consumo de energía, los moduladores de niobato de litio de película delgada-se han convertido en un foco de investigación. Ofrecen una linealidad superior y un gran ancho de banda en comparación con los moduladores fotónicos de silicio y de InP, lo que los posiciona para desempeñar un papel importante en los transmisores 1,6T/3,2T de próxima-generación.
5. Conclusión
El transmisor óptico no es sólo el punto de partida físico de las comunicaciones ópticas, sino también el "motor central" que determina el ancho de banda de la red, la distancia de transmisión y el costo del sistema.
Para los usuarios de la industria, al seleccionar soluciones de transmisores ópticos, es esencial mirar más allá del parámetro "velocidad". Una evaluación integral debe incluir:
Escenario de aplicación:Interconexión de corta-distancia dentro de centros de datos versus redes troncales de telecomunicaciones de larga-distancia.
Estructura de costos:Las soluciones VCSEL son adecuadas para aplicaciones de corta-distancia-a gran escala; La fotónica de silicio y EML son adecuadas para escenarios de alto-rendimiento.
Confiabilidad de la cadena de suministro:La capacidad para chips láser de alta-velocidad sigue siendo escasa. Es fundamental elegir fabricantes con capacidades independientes de investigación y desarrollo de chips o cadenas de suministro estables.
Con la explosión de la demanda de potencia informática de IA, la industria de las comunicaciones ópticas está pasando del modelo tradicional de "óptica impulsada por electricidad" hacia una nueva era de "óptica que define redes". Como punto de partida de la red óptica, cada salto tecnológico en los transmisores ópticos definirá el techo del ancho de banda para la próxima generación de infraestructura digital e inteligente.
