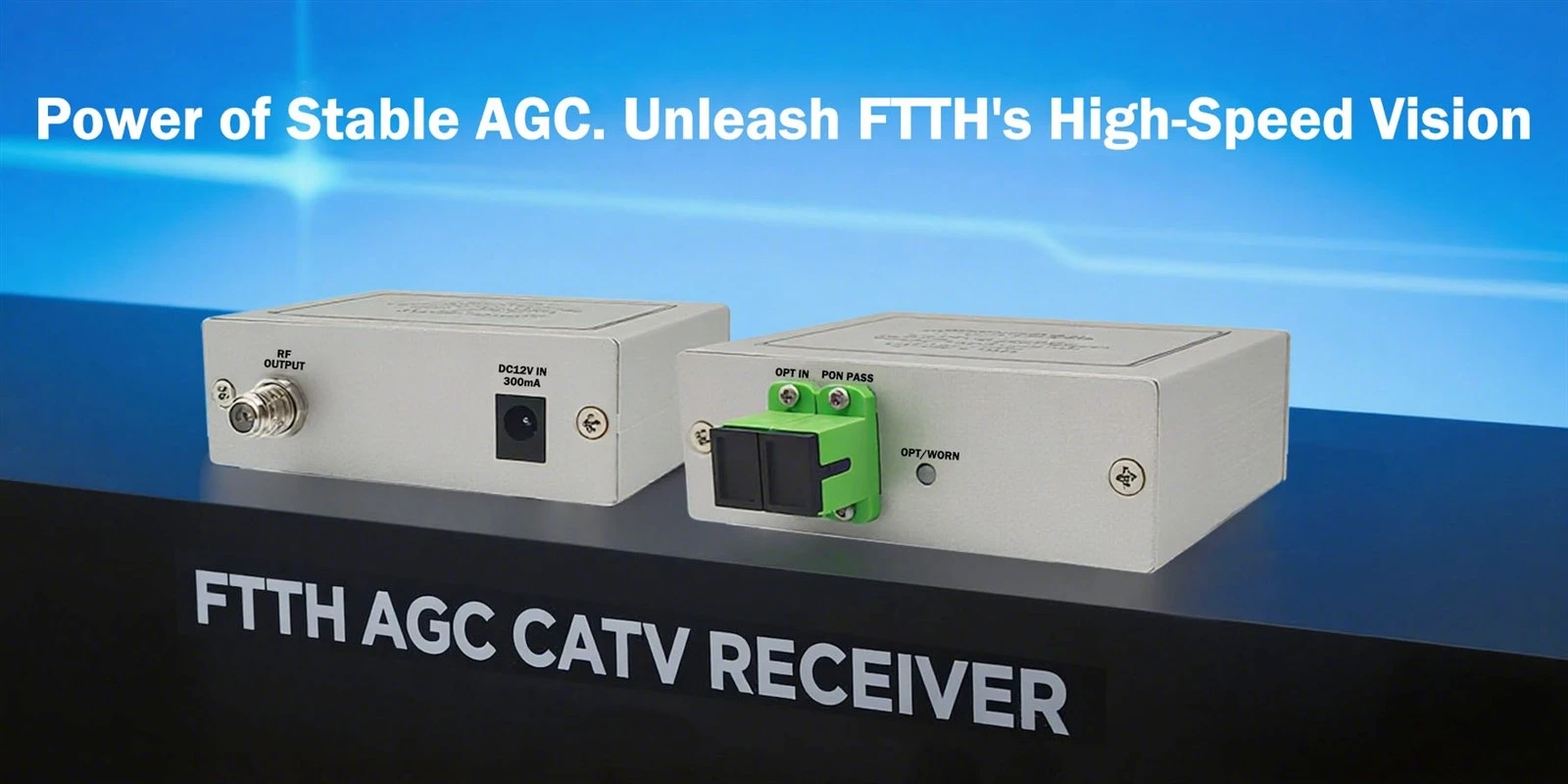

El receptor FTTH AGC CATV es un dispositivo terminal central en las modernas redes de fibra-hasta-el-hogar (FTTH), que cumple la doble función de "traductor de señales ópticas" y "estabilizador de señales". Su misión principal es separar y convertir de manera eficiente y confiable la onda óptica compuesta-que transporta datos de Internet de alta-velocidad y señales de televisión de alta-calidad transmitidas a través de una sola fibra-en señales eléctricas que pueden ser utilizadas directamente por equipos estándar dentro del hogar. La siguiente es una exposición completa y detallada-de sus detalles técnicos, mecanismos de funcionamiento e importancia.
I. Función central y posicionamiento
En una red FTTH Triple-play típica, una única fibra debe transmitir simultáneamente:
Señal de datos descendente:Normalmente se utiliza la longitud de onda de 1490 nm para acceso a Internet, VoIP, etc.
Señal de datos ascendente:Normalmente se utiliza la longitud de onda de 1310 nm para los datos de carga del usuario.
Señal de vídeo CATV descendente:Normalmente se utiliza la longitud de onda de 1550 nm para transmitir programas de televisión analógicos y digitales.
ElReceptor FTTH AGC CATVes específicamente responsable de procesar la señal de vídeo CATV de longitud de onda de 1550 nm. Extrae con precisión esta señal óptica de la fibra, la convierte en una señal eléctrica de radiofrecuencia (RF) y la envía a través de un cable coaxial a televisores o decodificadores-. Está integrado-Control automático de ganancia (AGC)es clave para garantizar la experiencia del usuario. Compensa automáticamente las fluctuaciones en la potencia de entrada óptica causadas por factores como la distancia de la línea de fibra, la flexión o los cambios de temperatura ambiente, garantizando que el nivel de señal de RF de salida al televisor permanezca constante. Esto evita problemas en la imagen como nieve, patrones de mosaico o interrupciones.
II. En-Análisis en profundidad de componentes y tecnologías clave
1. Frontal óptico-Filtro WDM y frontal
Filtrado de precisión:El dispositivo integra un filtro de multiplexación por división de longitud de onda (WDM) de alto-rendimiento. Sus características de banda de paso están altamente optimizadas para la longitud de onda de 1550 nm, lo que permite la separación precisa de la señal óptica CATV de 1550 nm de las señales ópticas mixtas de 1310/1490/1550 nm con una pérdida de inserción y diafonía muy bajas. También garantiza que las señales ópticas del canal de datos pasen sin pérdidas (al ONU/módem óptico posterior para su procesamiento).
Fotodetector (PIN o APD):Este es el "ojo" del receptor. Convierte la señal óptica separada de 1550 nm en una señal eléctrica débil. Para escenarios de entrada de energía alta-de larga-distancia-, se puede usar un fotodiodo de avalancha (APD) debido a su ganancia interna y mayor sensibilidad.
2. El funcionamiento preciso del sistema de control automático de ganancia (AGC)
El sistema AGC es el "corazón inteligente" de todo el dispositivo y funciona como un circuito cerrado-de retroalimentación continuo:
Detección de señal:El sistema monitorea continuamente el nivel de la señal de RF después de la conversión fotoeléctrica y la amplificación inicial.
Comparación y generación de errores:Compara el nivel de señal detectado con un nivel de referencia ideal preestablecido para calcular un valor de error.
Ajuste de ganancia dinámica:Esta señal de error impulsa un amplificador de ganancia variable (VGA) o controla el voltaje de polarización del fotodetector. Si la potencia óptica de entrada disminuye (por ejemplo, a -8 dBm), el AGC ordena un aumento en la ganancia. Si la potencia óptica de entrada aumenta (por ejemplo, a +2 dBm), se reduce correspondientemente la ganancia.
Salida estable:A través de este ajuste dinámico, independientemente de cómo varía la potencia óptica de entrada dentro del amplio rango especificado (por ejemplo, +2 dBm a -8 dBm), el nivel de la señal de RF de salida final (por ejemplo, 65 dBμV nominal) se puede mantener con alta estabilidad, normalmente dentro de un error de ±1 dB. Esto elimina por completo los problemas de calidad de imagen causados por las fluctuaciones de la señal.
3. Módulo de salida y procesamiento de RF
Amplificación y ecualización multietapa:Después de ser controlada por el AGC principal, la señal ingresa a una cadena de amplificación de RF posterior para lograr una capacidad de conducción de salida suficiente. Los modelos avanzados también pueden incluirControl automático de pendiente (ASC), que puede compensar automáticamente la respuesta diferencial de la fibra a subportadoras de RF de diferentes frecuencias, asegurando la uniformidad en todo el ancho de banda de frecuencia de TV (por ejemplo, 47-1000 MHz o superior).
Puertos de salida y aislamiento:Normalmente proporciona de 1 a 4 puertos de salida RF (p. ej., conectores tipo F-) con alto aislamiento para minimizar la interferencia entre múltiples salidas. Los puertos cuentan con una buena protección contra sobretensiones y descargas electrostáticas (ESD).
4. Diseño Estructural y Adaptabilidad Ambiental
Caja robusta:Comúnmente utiliza una carcasa de aleación de aluminio fundido-, que cumple la triple función de disipación de calor (extrayendo eficientemente el calor de los amplificadores internos), blindaje electromagnético (EMI) (que previene interferencias externas y fugas de señales internas) y protección mecánica.
Todo-Protección contra el clima:Los modelos para exterior o interior/exterior poseen un alto grado de resistencia al agua y al polvo (por ejemplo, clasificación IP65), capaces de soportar ambientes hostiles como frío extremo, altas temperaturas y alta humedad, lo que garantiza un funcionamiento confiable a largo plazo-.
Instalación flexible:El diseño compacto admite montaje en pared-, montaje en poste- o colocación en escritorio, adaptándose a diferentes puntos de instalación dentro del hogar (p. ej., caja de información, al lado del mueble de TV).
III. Flujo de trabajo de extremo-a-final en una red FTTH
Inyección de señal:La señal óptica CATV de longitud de onda de 1550 nm procedente de la cabecera del operador se combina con las señales ópticas de datos de 1490/1310 nm procedentes de la OLT de la oficina central en un amplificador óptico o combinador WDM externo. La señal combinada se transmite a través de fibras de la red troncal y de distribución hasta las instalaciones del abonado.
Separación de señal:La fibra de bajada se conecta primero a un divisor óptico (si está presente) y luego al área de equipos de las instalaciones del cliente. Aquí, el puerto de entrada delReceptor FTTH AGC CATVrecibe la señal óptica mixta. Su filtro WDM interno primero "quita" la señal óptica CATV de 1550 nm, dirigiéndola a la ruta del receptor CATV. Las señales ópticas restantes de 1310/1490 nm se envían a través de un cable flexible separado a la Unidad de red óptica (ONU) para procesar servicios de voz e Internet.
Conversión y estabilización fotoeléctrica:El fotodetector convierte la señal óptica eliminada de 1550 nm en una señal eléctrica de RF. El circuito AGC funciona en tiempo-real, lo que garantiza que incluso si la potencia óptica fluctúa ligeramente debido a cambios climáticos o ajustes-de la red, la intensidad de la señal de RF convertida permanece constante.
Distribución de señal:La señal RF estabilizada y amplificada de alta-calidad se distribuye a través de cable coaxial a varios televisores o descodificadores-de toda la casa, lo que permite a los usuarios ver programas de televisión en vivo claros y sin parpadeos-.
IV. Resumen de ventajas y valor principales
Experiencia de usuario estable definitiva:La tecnología AGC actúa como un guardián invisible, cancelando perfectamente las fluctuaciones de la señal imperceptibles para los usuarios, ofreciendo imágenes consistentemente claras.
Alto ancho de banda y compatibilidad futura:Admite anchos de banda de RF de hasta 1 GHz o incluso 1,2 GHz, lo que reserva un amplio espacio para TV 4K/8K Ultra HD, más canales interactivos y futuras actualizaciones de servicios.
Red simplificada y ahorro de costos:La transmisión de todos los servicios a través de una única fibra reduce significativamente la complejidad del cableado y los costos operativos del operador. Para los usuarios, la alta integración del dispositivo ahorra espacio y simplifica la instalación.
Fiabilidad y durabilidad excepcionales:El diseño de grado industrial-y la construcción completamente sellada garantizan un funcionamiento estable e ininterrumpido las 24 horas del día, los 7 días de la semana, con un tiempo medio entre fallas (MTBF) muy largo, lo que reduce el costo total de propiedad durante su ciclo de vida.
Plug-and-Play y mantenimiento conveniente:Por lo general, el dispositivo no requiere una configuración de campo compleja, ya que el nivel de salida se estabiliza automáticamente. Los sistemas de monitoreo de red pueden monitorear remotamente su estado a través de ondas portadoras u otros medios, lo que facilita la advertencia y localización de fallas.
ElReceptor FTTH AGC CATVes mucho más que un simple convertidor "óptico-a-eléctrico". Es un subsistema complejo que integra filtrado óptico avanzado, conversión fotoeléctrica de precisión, control de circuito cerrado-inteligente y diseño industrial resistente. Es un vínculo fundamental para garantizar la entrega fluida de servicios de video de alta-calidad en los "últimos cien metros" de fibra-hasta-el-hogar, garantizando silenciosamente que millones de hogares puedan disfrutar de servicios de transmisión de televisión estables, claros y completos. Es un dispositivo terminal inteligente indispensable en las modernas redes de acceso óptico completo.
