Núcleo de la transmisión de señal de RF a fibra: una explicación completa del principio de conversión de señal analógica a fibra
En escenarios de transmisión de señales de RF (radiofrecuencia), ¿a menudo te preocupan estos problemas: atenuación severa de la señal después de una transmisión a larga distancia-, distorsión de la señal causada por interferencias electromagnéticas y cableado de cables voluminoso y costoso? Ya sean estaciones base de comunicaciones, equipos de radioastronomía, control industrial o sistemas de radio y televisión, la transmisión estable de señales de RF es una demanda fundamental-y la tecnología de transmisión de señales de RF a fibra óptica es la clave para resolver estos problemas. Hoy, analizaremos popularmente la lógica central: cómo las señales de RF analógicas se convierten en señales de fibra óptica para lograr una transmisión sin interferencias-, de larga-distancia y de alta-fidelidad.
Primero, es necesario aclarar una premisa central: la transmisión por fibra óptica transporta señales ópticas, mientras que nuestras señales de RF son señales eléctricas analógicas y ambas no son directamente compatibles. Por lo tanto, la esencia de la conversión de señal analógica a fibra es completar dos conversiones: "señal eléctrica analógica → señal óptica → señal eléctrica analógica", y luego realizar una transmisión de señal eficiente a través de las características de baja-pérdida y anti-interferencia de la fibra óptica-que también es la lógica de funcionamiento central de nuestros productos de señal de RF a fibra óptica. Todo el proceso se divide principalmente en 5 pasos clave, cada uno de los cuales determina la calidad de la transmisión de la señal. Los explicaremos en detalle combinados con el diseño real del producto.
Paso 1: Preprocesamiento de la señal de RF analógica - Elimine la interferencia y optimice la calidad de la señal
Las señales de RF analógicas originales (como las señales de radiofrecuencia de las estaciones base y las señales de detección de los radares) suelen mezclarse con ruido e interferencias. La conversión directa provocará distorsión de las señales ópticas y afectará los efectos de la transmisión. Por lo tanto, antes de ingresar al enlace de conversión, nuestros productos primero preprocesarán las señales de RF analógicas, lo que también es la base para garantizar la fidelidad de la transmisión.
El preprocesamiento incluye principalmente dos operaciones principales: primero, amplificación de señal, que amplifica las señales de RF débiles a una potencia adecuada para la conversión a través de un amplificador de alta-precisión para evitar fallas de conversión debido a señales débiles; en segundo lugar, filtrado y purificación, que utiliza un módulo de filtrado profesional para filtrar ruidos irrelevantes y señales de interferencia y retener señales de RF puras y efectivas. Nuestros productos adoptan tecnología de filtrado personalizada, que puede adaptarse con precisión a la banda de frecuencia de la señal RF de 5MHz a 6GHz, asegurando la pureza de las señales preprocesadas y preparándolas para la conversión posterior.
Paso 2: Conversión electro-óptica (E/O) - "Traducir" señales eléctricas analógicas en señales ópticas
Este es el paso central de todo el proceso de conversión y el núcleo técnico de nuestros productos. En pocas palabras, consiste en convertir las señales eléctricas de RF analógicas preprocesadas en señales ópticas que se pueden transmitir en fibras ópticas a través de dispositivos de conversión electro-ópticos-equivalentes a poner una "capa de luz" sobre las señales eléctricas, lo que les permite lograr una transmisión de larga-distancia con las ventajas de las fibras ópticas.

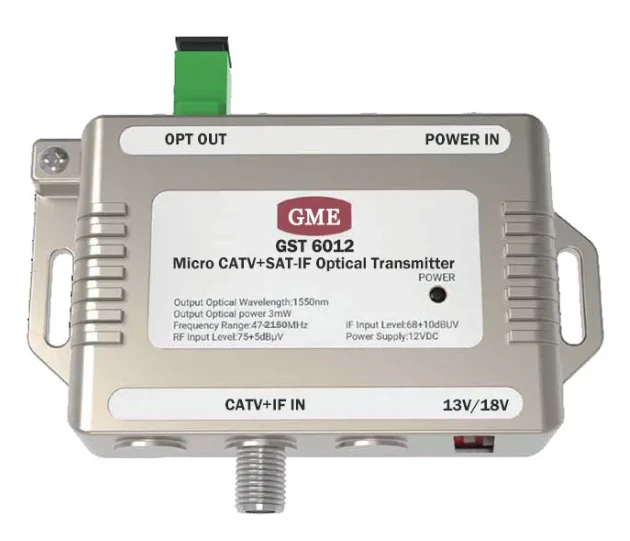

Nuestros productos utilizan diodos láser DFB de alta-linealidad como dispositivos principales de conversión electro-óptica, y su principio de funcionamiento se basa en la tecnología de "modulación de intensidad (IM)": la corriente impulsora del láser es modulada directamente por la señal eléctrica, de modo que la intensidad de la potencia óptica de salida cambia sincrónicamente con la amplitud de la señal de RF analógica-al igual que usar el cambio de brillo de las luces para simular la altura del sonido, el cambio de intensidad de la luz corresponde completamente al cambio. ley de la señal de RF original, realizando un mapeo preciso de "señal eléctrica → señal óptica". La ventaja de este método de modulación es una velocidad de respuesta rápida y una pequeña distorsión de la señal, lo que puede maximizar la retención de las características originales de las señales de RF analógicas, especialmente adecuado para escenarios con altos requisitos de fidelidad de la señal, como la radioastronomía y las comunicaciones por satélite.
Al mismo tiempo, nuestros productos tienen una-función de compensación de temperatura incorporada, que puede compensar eficazmente el impacto de los cambios de temperatura ambiente en el láser, garantizando la estabilidad de las señales ópticas. Incluso en entornos extremos de -40 grados a +70 grados, puede completar de manera estable la conversión electroóptica.
Paso 3: Transmisión de fibra óptica - Un "canal de señal" libre de interferencias y de baja pérdida-
Después de la conversión electro-óptica, la señal óptica se acopla al núcleo de fibra y comienza la transmisión a larga-distancia. La ventaja de este paso es que el núcleo de la transmisión por fibra óptica es diferente de la transmisión por cable tradicional: la fibra óptica utiliza el principio de reflexión total de la luz para limitar la propagación de la señal óptica dentro del núcleo de la fibra. El índice de refracción del núcleo de fibra es ligeramente mayor que el del revestimiento, lo que garantiza que la señal óptica no se filtrará y logrará una transmisión eficiente.
En comparación con los cables coaxiales tradicionales, la transmisión de fibra óptica tiene tres ventajas irremplazables, que también son la clave para que nuestros productos resuelvan los problemas de los clientes: primero, bajas pérdidas. En la banda de 1550 nm, la pérdida de transmisión de la fibra óptica es sólo de aproximadamente 0,2 dB/km, que es mucho menor que la pérdida de los cables coaxiales, que suele ser de varios dB/m. Incluso si se transmite a lo largo de decenas o incluso cientos de kilómetros, la señal no se atenuará significativamente; en segundo lugar, una fuerte anti-interferencia. La fibra óptica es un material dieléctrico, que es completamente inmune a las interferencias electromagnéticas (EMI) y a las interferencias de radiofrecuencia, especialmente adecuado para entornos de interferencia hostiles como la industria y el ejército; tercero, peso ligero. El diámetro de una única fibra óptica es de sólo 125 micras, lo que es mucho más ligero que los cables coaxiales, lo que reduce en gran medida la dificultad y el coste del cableado.
Nuestros productos son compatibles con la fibra óptica monomodo-SM28 y admiten la tecnología de multiplexación por división de longitud de onda (WDM), que puede realizar una transmisión de señal de RF multi-canal a través de una única fibra óptica, mejorando aún más la eficiencia de la transmisión, reduciendo los costos de cableado y adaptándose a las necesidades de aplicaciones de múltiples-escenarios.
Paso 4: Conversión fotoeléctrica (O/E) - "Restaurar" señales ópticas a señales eléctricas analógicas
Cuando la señal óptica llega al extremo receptor, es necesario volver a convertirla a la señal eléctrica de RF analógica original mediante conversión fotoeléctrica para que pueda ser reconocida y utilizada por equipos terminales (como estaciones base, radares y pantallas). Este paso es el proceso inverso de la conversión electro-óptica, que también requiere dispositivos de alta-precisión para garantizar la calidad de la restauración.

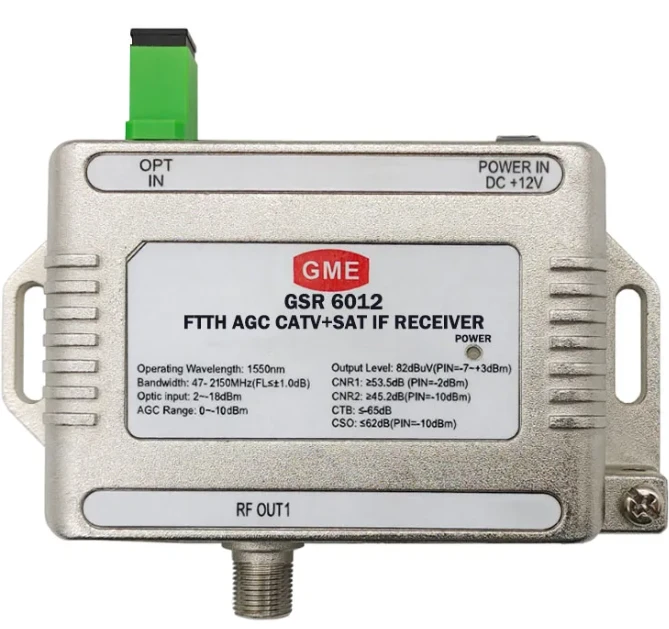

Nuestros productos utilizan fotodetectores de alta-sensibilidad (fotodiodos PIN o fotodiodos de avalancha APD) como dispositivos de conversión principales. Su función es convertir el cambio de intensidad de las señales ópticas en señales eléctricas correspondientes (corriente fotogenerada).-cuanto más fuerte es la potencia óptica, mayor es la corriente generada, lo que corresponde completamente a la ley de cambio de señal del extremo transmisor. La señal eléctrica convertida se amplificará aún más mediante un amplificador de bajo-ruido para garantizar que la intensidad de la señal cumpla con los requisitos del equipo terminal y, al mismo tiempo, suprimirá la interferencia de ruido para evitar la distorsión de la señal restaurada.
Paso 5: Publicación de señales-Procesamiento - Restauración precisa para adaptarse a las necesidades del terminal
Después de la conversión fotoeléctrica, la señal eléctrica de RF analógica debe pasar por el paso final de posprocesamiento-antes de que pueda realmente ponerse en uso. El pos-procesamiento incluye principalmente la configuración de la señal y la calibración de ganancia: el módulo de configuración corrige distorsiones menores que pueden ocurrir durante la transmisión de la señal para garantizar que la forma de onda de la señal sea completamente consistente con la señal original; el módulo de calibración de ganancia ajusta la ganancia de la señal al rango adaptado al equipo terminal para evitar un mal funcionamiento del equipo causado por una intensidad de señal excesiva o insuficiente.
Nuestros productos admiten el control automático de ganancia (AGC), que puede ajustar automáticamente los parámetros de ganancia según la distancia de transmisión y la intensidad de la señal sin intervención manual, lo que mejora enormemente la facilidad de uso y garantiza-la estabilidad y la coherencia de las señales a largo plazo.
¿Por qué elegir nuestra señal RF para productos de fibra óptica?
Al comprender el principio de conversión de señal analógica a fibra, no es difícil descubrir que cada paso del proceso de conversión depende de dispositivos de alta-precisión y diseño optimizado-y esta es la competitividad central de nuestros productos. En resumen, nuestras ventajas se reflejan en tres aspectos:
Transmisión de alta-fidelidad: al adoptar láseres y fotodetectores de alta-linealidad, combinados con filtrado preciso y control de ganancia, el rango dinámico libre-espurio puede alcanzar 100 dBm/H2/3, maximizando la retención de las características originales de las señales de RF analógicas y evitando la distorsión;
Estabilidad y confiabilidad: funciones integradas-de compensación de temperatura y control automático de ganancia, que se adaptan a un amplio rango de temperatura y entornos complejos, admiten transmisiones de larga-distancia de hasta 20 km sin repetidores, con una pérdida inferior a 0,4 dB/km y cumplen con los exigentes requisitos de diversos escenarios, como la industria, las comunicaciones y el ejército;
Adaptabilidad flexible: Cubre un rango de frecuencia de 5MHz a 6GHz, admite fibra óptica monomodo-y tecnología WDM, y brinda soluciones personalizadas según las necesidades del cliente, adaptándose a diversos escenarios de aplicaciones, como estaciones base 5G, radiotelescopios, radio y televisión, y radares.
Ya sea que necesite resolver el problema de la atenuación de la transmisión de la señal de RF a largas distancias o deshacerse del problema de la interferencia electromagnética, la tecnología de señal analógica a fibra óptica es la solución óptima-y nuestros productos de señal de RF a fibra óptica son soluciones maduras que implementan este principio, ayudándole a lograr una transmisión de señal eficiente, estable y de bajo-costo.
Si su proyecto enfrenta desafíos de transmisión de señal de RF y desea saber cómo nuestros productos pueden adaptarse a sus necesidades específicas, contáctenos para obtener soluciones técnicas detalladas y parámetros del producto, y permítanos utilizar tecnología profesional para acompañar su transmisión de señal.
