Descripción

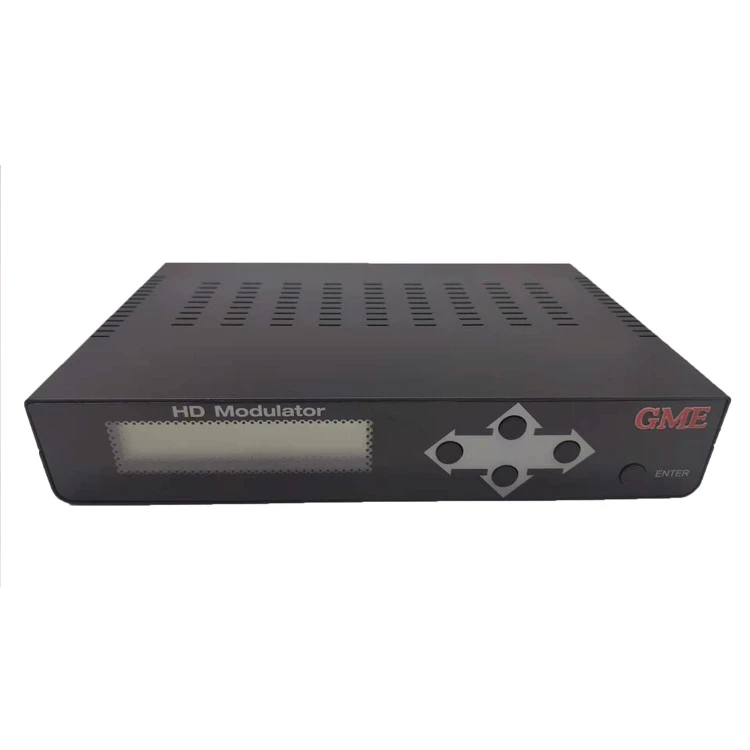

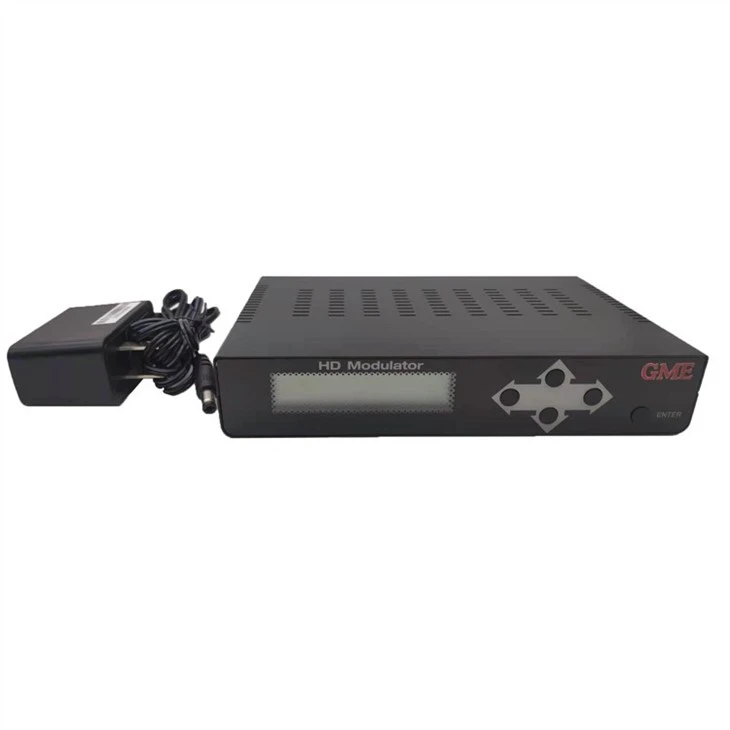

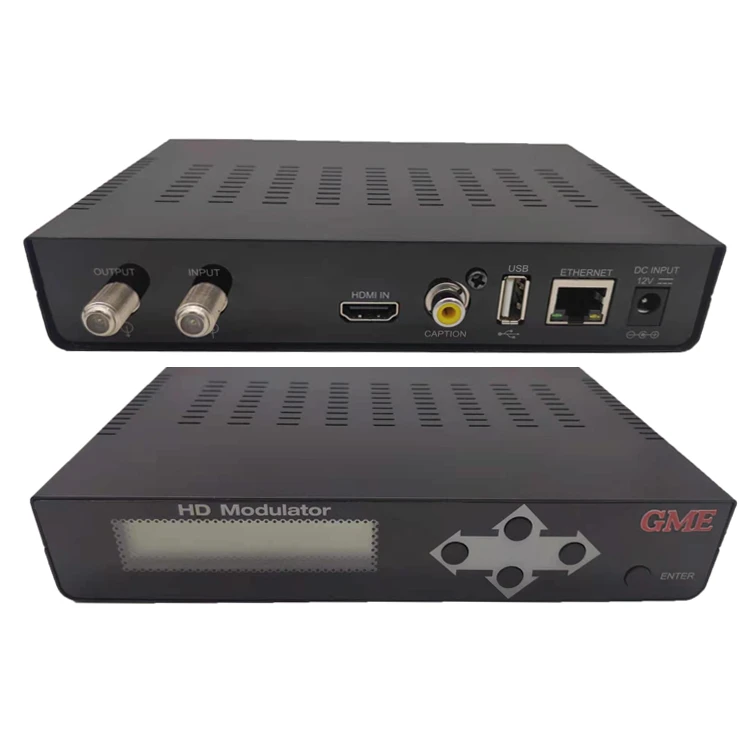

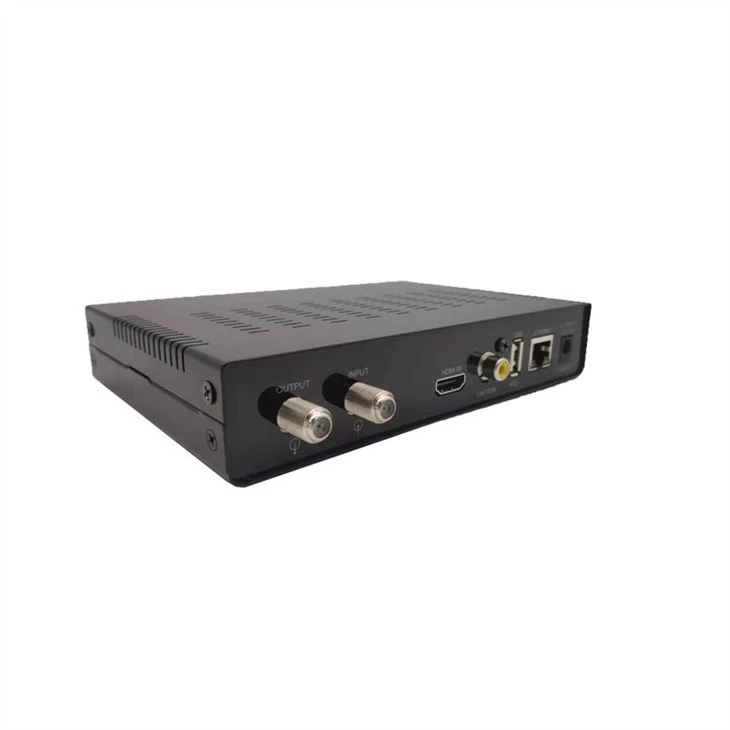

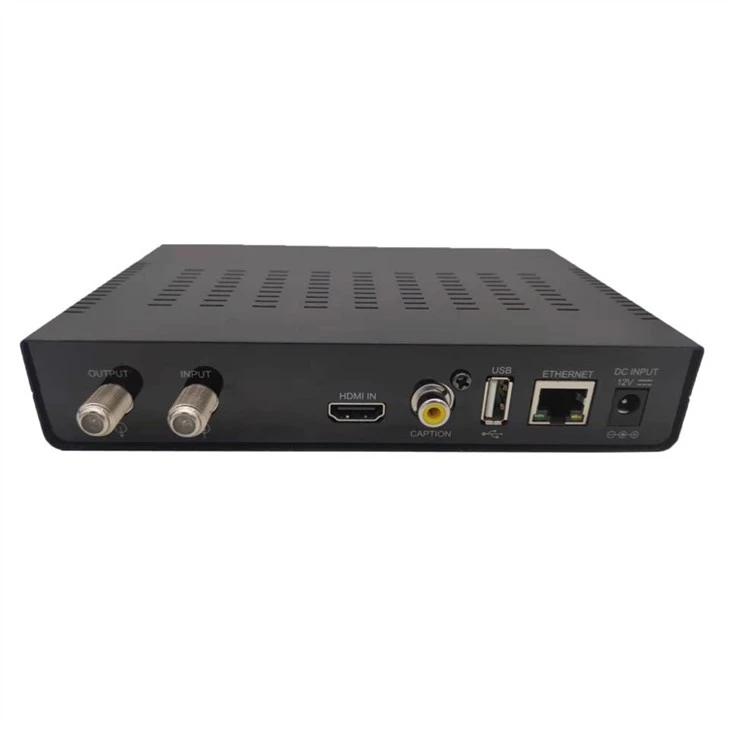

El modulador Channel Master HD ATSC es un codificador/modulador{0}}de nivel profesional diseñado para instalaciones comerciales y residenciales. El modulador ATSC HD convierte una señal de vídeo del formato HDMI al formato de canal digital (ATSC). Luego, el canal digital puede emitirse a través de la salida RF coaxial en la parte posterior del dispositivo. El número del canal digital (Canales 1-99) es seleccionable por el usuario. Los canales digitales que se generan desde este dispositivo se pueden escanear y sintonizar con la mayoría de los sintonizadores ATSC/OTA de televisores y decodificadores. Equipado con una pantalla de panel frontal y botones de navegación de menú, se pueden configurar ajustes como el número de canal de RF, el número de canal virtual y el nivel de salida de RF sin el uso de una computadora. El modulador también se puede gestionar a través de una red local a través del puerto Ethernet incorporado.
Especificación
|
Lugar de origen: Guangdong, China |
|||
|
Número de modelo: GDM-023 (CM-1050) |
|||
|
ARTÍCULO |
TÍPICO |
LÍMITE DE CC |
CONDICIONES DE PRUEBA |
|

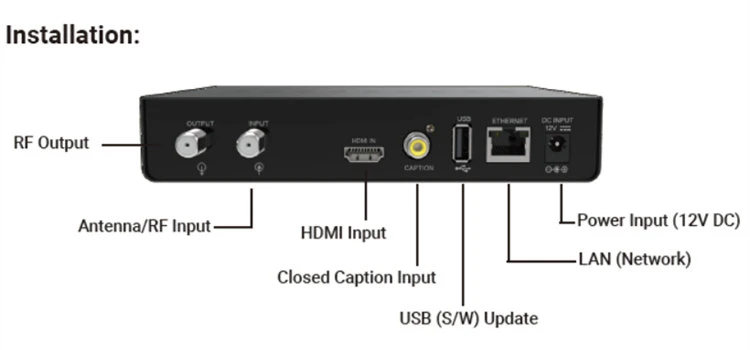

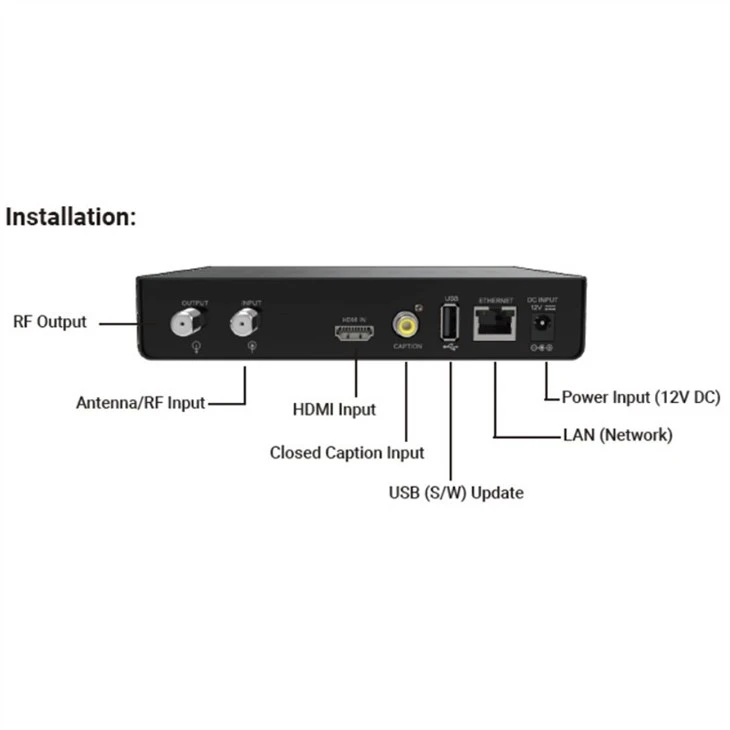

1. Salida de radiofrecuencia |
|||
|
Conector |
Mujer TIPO-F |
|
|
|
Impedancia |
75 ohmios |
|
|
|
Rango de frecuencia de salida |
CH2~CH69 |
57MHz ~803MHz |
|
|
Banda baja CH2~CH13 |
57MHz ~213MHz |
|
|
|
Banda alta CH13~CH69 |
473MHz~803MHz |
|
|
|
Nivel de salida de RF |
100dBμV |
100dBμV ± 5dBμV |
|
|
Ajuste del nivel de salida RF |
|
0dBm~-30dBm |
|
|
MER |
|
Mayor o igual a 33dB |
|
|
2. Entrada de RF |
|||
|
Conector |
Mujer TIPO-F |
|
|
|
Impedancia |
75 ohmios |
|
|
|
FRECUENCIA. RANGO |
|
|
50 ~ 950 megaciclos |
|
PÉRDIDA DE INSERCIÓN |
- 4.8dB |
- 4.8 dB MÁX. |
|
|
3. ENTRADA HDMI |
|||
|
Conector |
CONECTOR HDMI |
|
|
|
Formato compatible |
|
Automático / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. Función del panel frontal |
|||
|
|
|
INGRESAR |
|
|
|
▲ARRIBA |
|
|
|
|
▼Abajo |
|
|
|
|
◀ Izquierda |
|
|
|
|
▶ Derecha |
|
|
|
Mostrar |
|
LCD |
|
|
5. USB2.0 |
|||
|
Conector |
CONECTOR USB2.0 |
|
|
|
Señales |
|
|
Actualización de firmware |
|
Carga de alimentación USB |
|
5 VCC 0,5 A |
|
|
6. Ethernet |
|||
|
Puerto Ethernet |
|
RG45, 100M |
|
|
Gestión remota |
|
Gestión Web |
|
|
7. Subtítulo |
|||
|
Conectores de entrada |
|
Subtítulos cerrados (RCA amarillo) |
|
|
8. Datos generales |
|||
|
Software |
|
Versión de software |
|
|

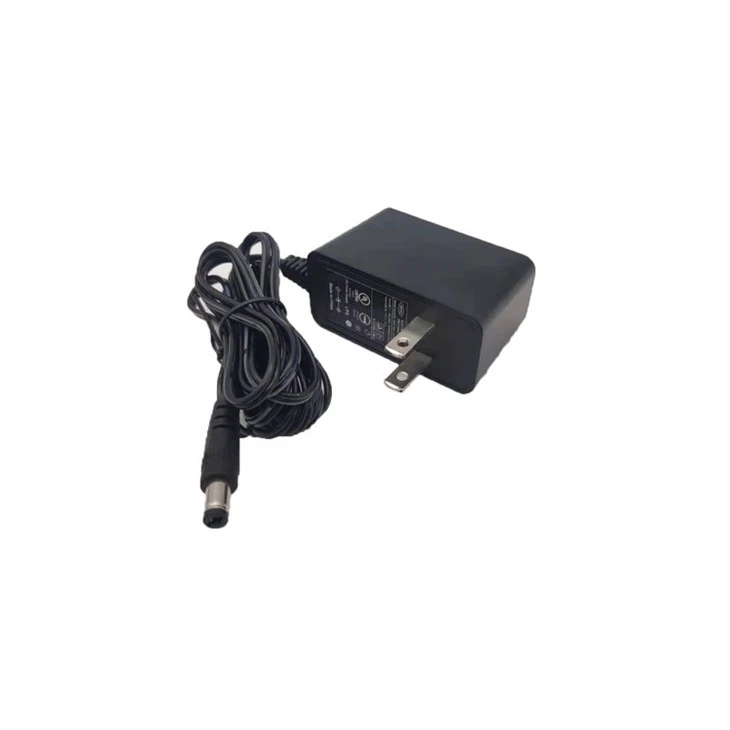

Tensión de alimentación |
|
CA 100 V ~ 240 V. |
|
|
Consumo de energía máx. |
|
10W |
10 W máx. en entrada de CA |
|
Temperatura de trabajo |
|
+5 grado a + 40 grado |
|
|
Temperatura de almacenamiento |
|
-20 grados a + 65 grados |
|
|
Ambiental |
|
|
|
|
Temperatura |
|
0 grados a + 40 grados |
|
|
Humedad |
|
40RH a 90RH |
|
|
Especificaciones mecánicas |
|
|
|
|
Dimensiones |
|
172*126*32mm |
|
|
Peso |
|
0,6Kg aproximado |
|
Goodmind Electronics (Shenzhen) Co., Ltd.
Goodmind Electronics (Shenzhen) Co., Ltd. se estableció en 1992 y se enfoca en sistemas de transmisión de TV, con capacidad de fabricación interna integrada verticalmente y con un equipo de ingeniería experimentado y profesional que brinda servicio ODM para productos de sistemas de transmisión por cable/satélite/terrestre/IPTV.
de experiencia en la industria
área de construcción de producción
trabajador de producción de taller
Personal de I+D
Alta calidad
La calidad lo determina todo. Toda la fábrica cumple con los estándares diarios de gestión 5S. En el proceso de producción, seguimos estrictamente los procesos de inspección de calidad en varias etapas, incluidos QC, IPQC, QC, CFQC, QA, tanto en el proceso de producción como en los materiales entrantes, así como una rigurosa ingeniería de control de calidad y gestión de la cadena de suministro.
Servicios OEM/ODM
Investigación y desarrollo personalizados de equipos de procesamiento de señales en toda la cadena industrial, respaldados por 30 años de solidez acumulada en I+D. Con un dominio de las nuevas tecnologías, cumplimos con requisitos de personalización eficientes y de alta-calidad, brindando una solución integral-.
Equipo profesional

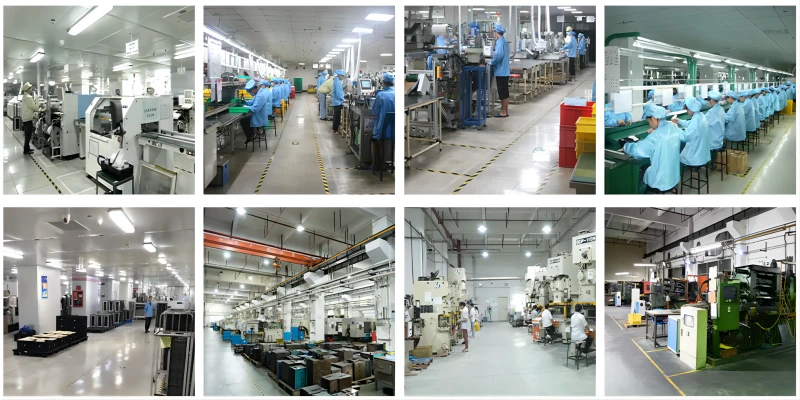

Contamos con un equipo de ingenieros de diseño de productos industriales que pueden diseñar y desarrollar soluciones según los requisitos del cliente. Con nuestro propio laboratorio, contamos con un sistema de producción integral que cubre creación de formas, desarrollo funcional, diseño de circuitos, pruebas experimentales, producción de moldes, moldeo por inyección y ensamblaje para satisfacer diversas necesidades.
¿Qué es un modulador HD?
Cada señal de entrada HDMI se convertirá en una señal RF (o "antena") mediante un modulador-HDMI. Esto se puede distribuir a través del cableado de televisión habitual de su hogar; No requiere cableado especial. Cada televisor que esté conectado le permitirá ver cada fuente HDMI en alta definición.
Preguntas frecuentes
P: ¿Qué es un modulador HD ATSC?
R: Un modulador HD ATSC es un dispositivo que convierte señales de audio y vídeo de alta-definición (HD) al formato estándar ATSC para la transmisión de televisión digital.
P: ¿Cómo funciona un modulador ATSC?
R: Toma la señal digital HD y la modula al formato específico definido por el estándar ATSC. Esta señal modulada puede luego transmitirse por ondas.
P: ¿Cuál es el propósito de utilizar un modulador ATSC?
R: El objetivo principal es permitir la transmisión de contenido digital HD por aire, haciéndolo accesible a los espectadores con receptores de televisión compatibles con ATSC-.
P: ¿Cuáles son las características clave de un modulador HD ATSC?
R: Las características pueden variar, pero las más comunes incluyen soporte para varios formatos de video y audio, parámetros de modulación que cumplen con los estándares ATSC y, a veces, características adicionales como corrección de errores.
