Descripción
Amplificador autoamplificado de línea DBS, OTA, CATV de 54 a 3000 MHz con ganancia directa y retorno pasivo de sub-banda de 2 a 42 MHz.
SITUACIÓN

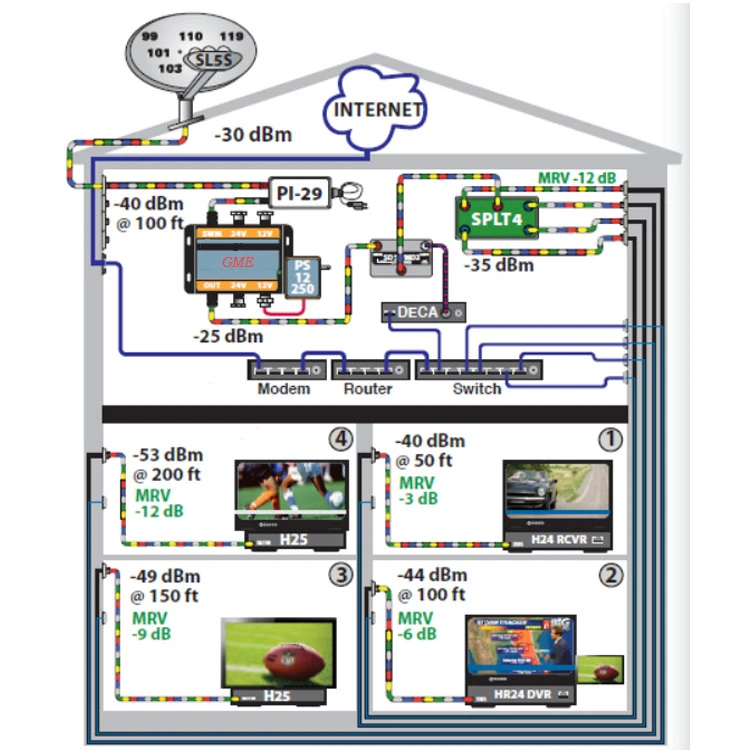

La salida de un conmutador LNB o DBS se divide en varias habitaciones o apartamentos y los niveles de señal del receptor son bajos en ubicaciones distantes.
SOLUCIÓN

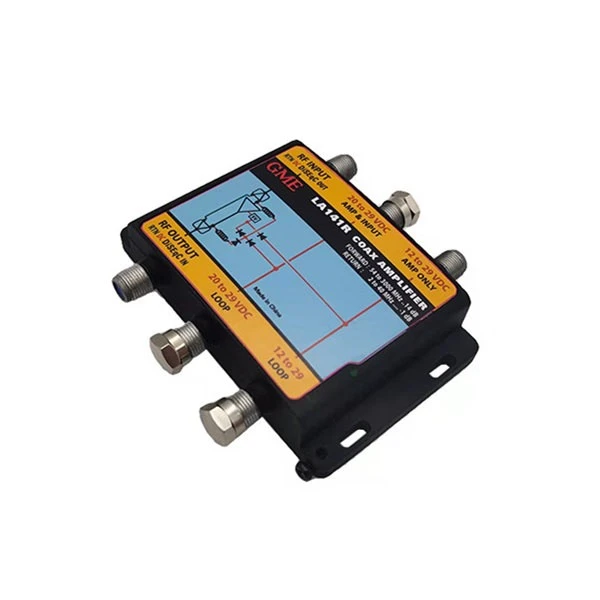

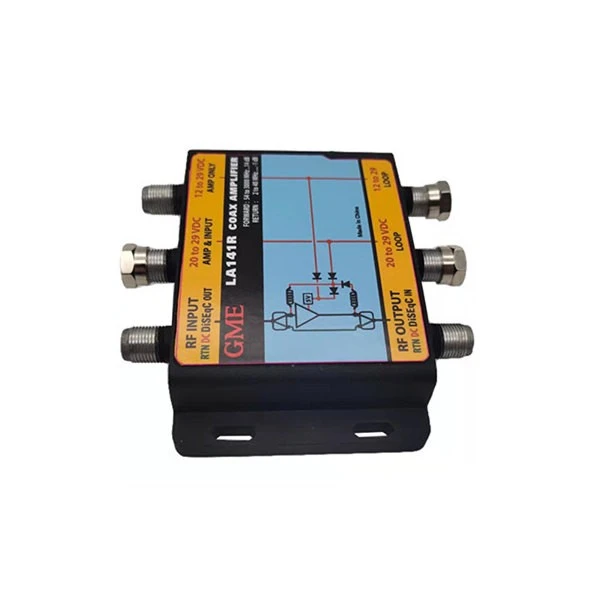

El amplificador de línea de extensión SWM modelo LA141R aumenta los niveles de señal de cable y DBS estableciendo la pérdida de 150 pies de RG-6 mientras pasa señales de control de receptor y módem de datos desde el receptor al interruptor.
Especificación
|
Lugar de origen: Guangdong, China |
|||
|
Número de modelo: GDAMP-024 (LA141R-TA) |
|||
|
ARTÍCULO |
TÍPICO |
LÍMITE DE CC |
CONDICIONES DE PRUEBA |
|
FRECUENCIA. RANGO |
|
|
|
|
RUTA DE REGRESO |
|
|
2 ~ 42MHz |
|
CAMINO ADELANTE |
|
|
54 ~ 3000MHz |
|
GANAR |
+4.8dB |
+4 dB MÍN. |
54MHz |
|
|
+8dB |
+6 dB MÍN. |
100MHz |
|
|
+11dB |
+9 dB MÍN. |
950MHz |
|
|
+13dB |
+11 dB MÍN. |
1450MHz |
|
|
+14dB |
+12 dB MÍN. |
2150MHz |
|
|
+15dB |
+13 dB MÍN. |
2400MHz |
|
|
+14dB |
+12 dB MÍN. |
3000MHz |
|
PÉRDIDA DE INSERCIÓN |
-3,8 dB |
-4,8 dB MÁX. |
2 ~ 42MHz |
|
PÉRDIDA DE DEVOLUCIÓN |
|
|
|
|
APORTE |
-13dB |
-11 dB MÍN. |
2 ~ 42MHz |
|
|
-12dB |
-10 dB MÍN. |
54 ~ 100MHz |
|
|
-15dB |
-12 dB MÍN. |
101 ~ 1450MHz |
|
|
-12dB |
-10 dB MÍN. |
1451 ~ 3000MHz |
|
PRODUCCIÓN |
-13dB |
-11 dB MÍN. |
2 ~ 42MHz |
|
|
-12dB |
-10 dB MÍN. |
54 ~ 3000MHz |
|
CAPACIDAD DE ENTRADA (COMPRESIÓN 1dB) |
|
|
|
|
|
113dBuV |
111dBuV MÍN. |
ENTRADA DE 250 MHz |
|
|
112dBuV |
110dBuV MÍN. |
ENTRADA DE 950 MHz |
|
VOLTAJE DE TRABAJO |
|
12-36 VCC |
|
|
CONSUMO ACTUAL |
|
130mA MÁX. |
|
|
PASO DE PODER |
|
|
FUERA → ENTRADA |
|
PASO 22K |
|
|
FUERA → ENTRADA |
|
IMPEDANCIA |
|
|
ENTRADA/SALIDA |
|
CONECTOR |
|
|
TODOS LOS PUERTOS |
Preguntas frecuentes
P: ¿Pueden producir el pedido con la marca del cliente?
R: Sí, por supuesto. Se proporciona calurosamente el servicio OEM y ODM.
P: ¿Cómo se controla la calidad del producto?
R: La calidad es lo primero. Todos nuestros productos seleccionados se someten a pruebas estandarizadas antes del embalaje y envío.
P: ¿Cómo se envían los productos?
R: Generalmente transportamos por mar o aire.
P: ¿Cuál es su principal mercado?
R: Europa, América del Norte, América del Sur, Medio Oriente, etc.
