Descripción
Casillero de polaridad del insertador de energía satelital de DirecTV

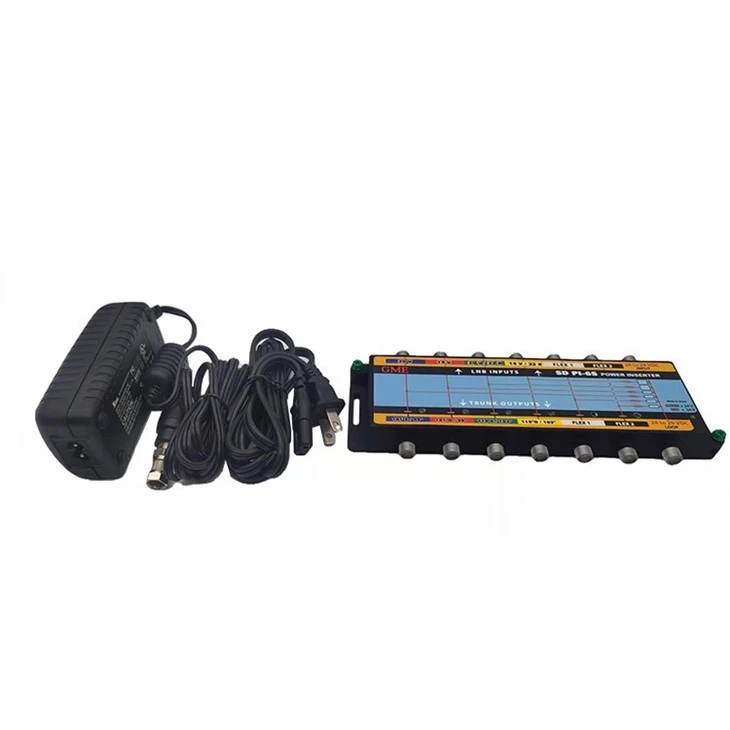

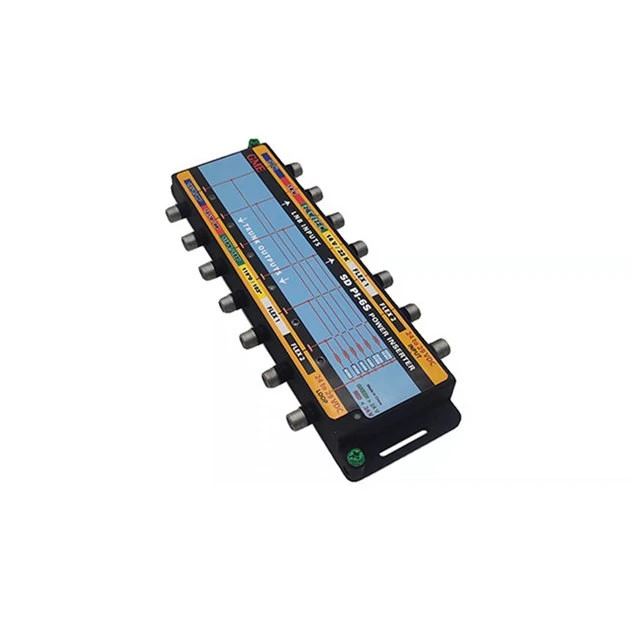

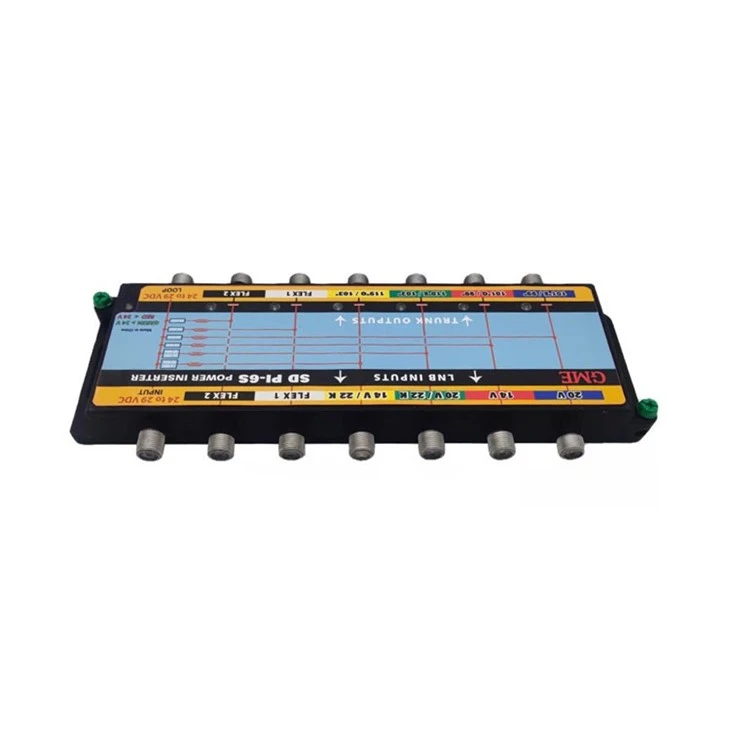

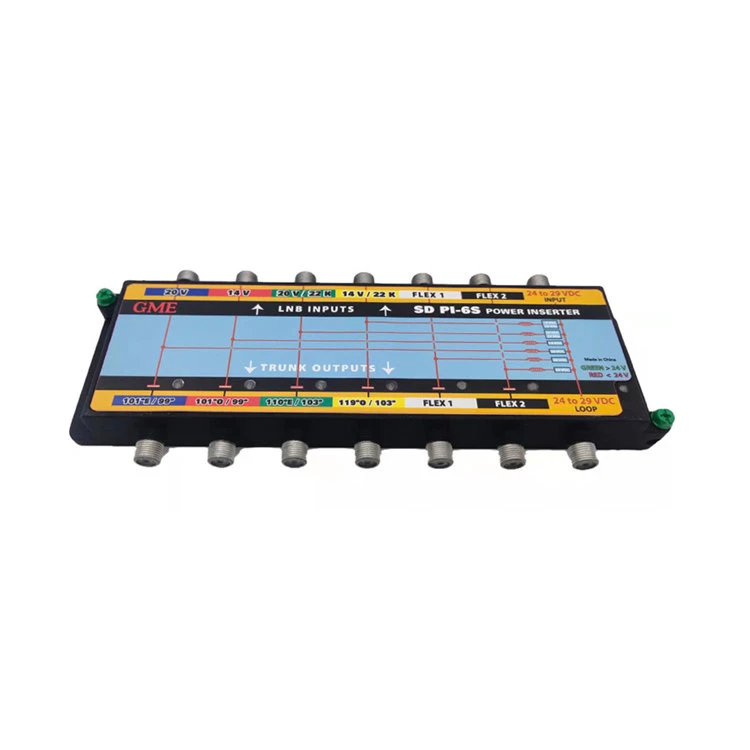

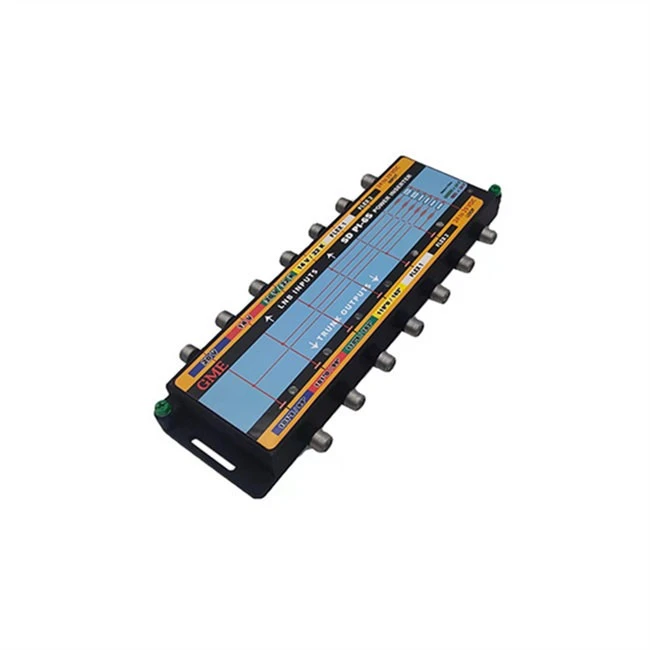

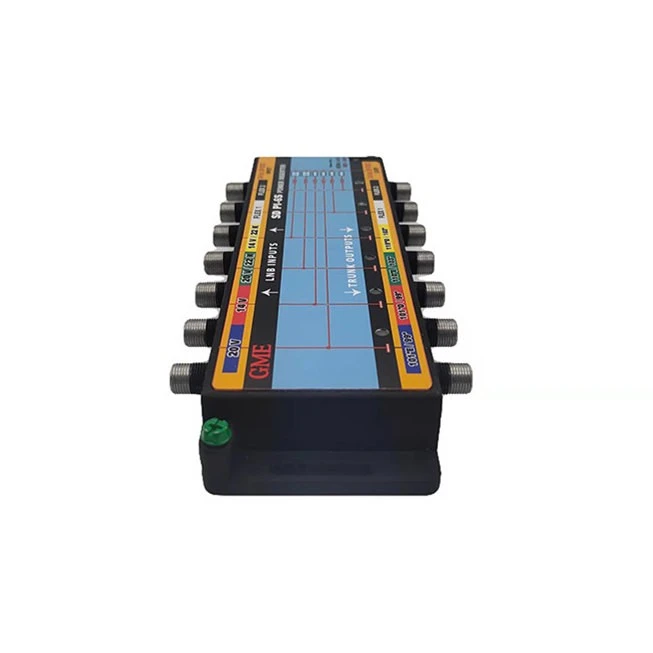

El modelo SDPI6S alimenta un LNB DIRECTV SL5, la polaridad bloquea las cuatro salidas parabólicas y proporciona dos salidas de 20 V para alimentar el LNB de 95º en la antena parabólica DTV66E y una posible polaridad futura. Los amplificadores alimentados por línea pueden recibir alimentación mediante el insertador de alimentación. Un total de dos amperios de CC están disponibles desde el transformador de potencia protegido contra cortocircuitos.
Situación
Las señales de una antena parabólica SLSP-F SlimLine® de polaridad DIRECTV® (4) con LNB SL5, antena parabólica DTV66E de 95º y una posible sexta polaridad son necesarias para interruptores múltiples.
Solución
El modelo SD PI-6S alimenta un LNB DIRECTV® SL5, la polaridad bloquea las cuatro salidas parabólicas y proporciona 20 V FLEX1 y 13 V en las entradas FLEX2 para alimentar el LNB de 95º en la antena parabólica DTV66E u otros LNB.
Características
◆ DIRECTV SL5 Ka/Ku ancho de banda 250 a 2150 MHz
◆ Alimentado por adaptadores de corriente PI-29 o PS242000A
◆ Alimenta los LNB SL5, SL3 y Worldview
◆ Caja compacta: espaciado F interior SCTE de 1 pulgada
◆ Medidor de nivel de voltaje integrado en ROJO / VERDE
Especificación
|
Lugar de origen: Guangdong, China |
|||
|
Número de modelo: GDINS-001 (SD PI-6S) |
|||
|
ARTÍCULO |
TÍPICO |
QCLÍMITE |
CONDICIONES DE PRUEBA |
|
FRECUENCIA. RANGO |
|
|
250-2150MHz |
|
PÉRDIDA DE INSERCIÓN |
|||
|
|
-1,0 dB |
-1,5 dB MÁX. |
250-2150MHz |
|
AISLAMIENTO |
|||
|
ENTRE PUERTOS |
-40dB |
-35 dB MÍN. |
250-2150MHz |
|
PÉRDIDA DE DEVOLUCIÓN |
|
|
|
|
ENTRADA/SALIDA |
-12dB |
-10 dB MÍN. |
250-2150MHz |
|
ENTRADAS PROPORCIONADAS POR ENERGÍA CC |
|||
|
PUERTO#1 (20V 101 grados y 99 grados) |
|
20±0,5 VCC |
@50-350 mA |
|
PUERTO#2 (14V 101 grados y 99 grados) |
|
13,5±0,5 VCC |
@50-350 mA |
|
PUERTO#3 (22KHz y 20V 110 grados y 103 grados) |
|
20±0,5 VCC (+22KHz) |
@50-350 mA |
|
PUERTO#4 (22KHz y 14V 119 grados y 103 grados) |
|
13,5±0,5 VCC (+22KHz) |
@50-350 mA |
|
PUERTO#5 (PUERTO FLEXIBLE 1) |
|
20±0,5 VCC |
@50-350 mA |
|
PUERTO#6 (PUERTO FLEXIBLE 2) |
|
20±0,5 VCC |
@50-350 mA |
|
CARACTERÍSTICAS DE LA SEÑAL DE 22KHz |
|||
|
FRECUENCIA |
|
22±4KHz |
|
|
CICLO DE TRABAJO |
|
±50﹪ |
<24,0 VCC |
|
NIVEL |
|
400 mVp-p MÍN. |
>24,0 VCC |
|
COLOR DEL LED DE ENCENDIDO |
|
ROJO |
|
|
CORRESPONDIENTE A: |
|
VERDE |
|
|
CONMUTACIÓN DE ENERGÍA |
|
24V-29VCC |
CONMUTACIÓN DE ENERGÍA |
|
APORTE |
|
100-240 VCA / 50/60 Hz |
TODOS LOS PUERTOS |
|
PRODUCCIÓN |
|
24 VCC/2,08 A |
TODOS LOS PUERTOS |
|
IMPEDANCIA |
|
75 ohmios |
(6) SCTE INTERIOR F |
|
CONECTOR |
|
HEMBRA TIPO "F" |
|
|
NÚMERO DE PUERTOS DE ENTRADA/SALIDA |
|
|
|
Perfil de la empresa

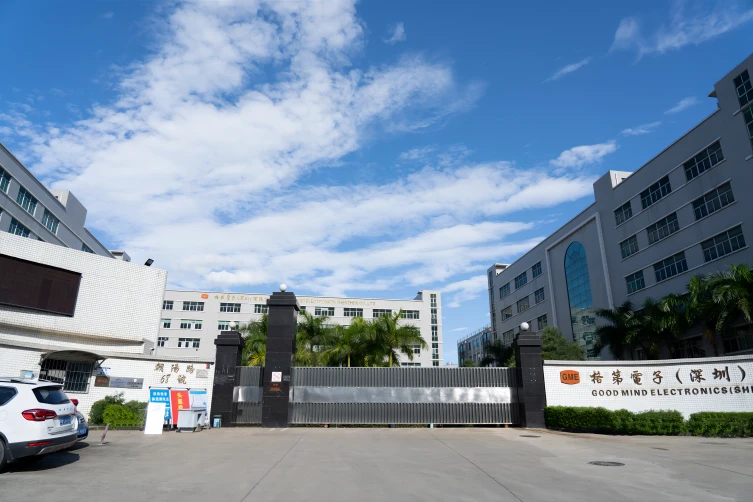

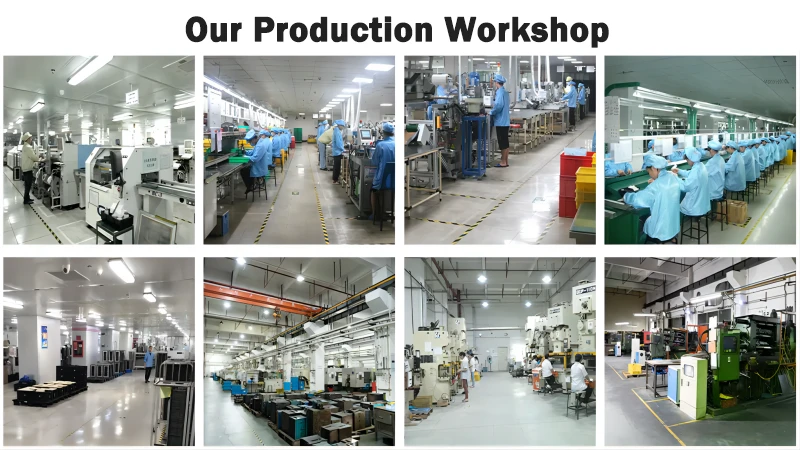

Goodmind Electronics (Shenzhen) Co., Ltd. se estableció en 1992 con un capital registrado de 18 millones de dólares estadounidenses. Su propia fábrica está ubicada en Shenzhen y cuenta con más de 1000 empleados. Es una empresa de alta -tecnología que integra I+D, producción, ventas y servicio. La empresa se especializa en antenas/comunicación de red/Bluetooth/accesorios AV/casa inteligente/accesorios para automóviles. La fábrica está integrada verticalmente. La fábrica cuenta con procesamiento de plástico, estampado de metal, fundición a presión de zinc, SMT, DIP y centro de ensamblaje. La empresa cuenta con una sólida solidez financiera, un equipo profesional de I+D, excelentes equipos de fabricación y fabricación ajustada, y se dedica a crear productos de alta-calidad para los clientes.
¿Cómo funciona un insertador de energía satelital?
El Satellite Power Inserter está conectado en línea entre el receptor de satélite y la antena parabólica. Recibe energía del receptor de satélite a través del cable coaxial y luego envía esta energía al LNB a través del mismo cable. Esta potencia es esencial para que el LNB amplifique y convierta las señales de satélite recibidas en una forma utilizable para el receptor.
¿Cuál es el propósito de un insertador de energía satelital?
El objetivo principal de un insertador de energía satelital es proporcionar energía al LNB, que es necesaria para que funcione. Sin la alimentación suministrada por el insertador, el LNB no sería capaz de amplificar las débiles señales recibidas de la antena parabólica.
¿Cómo instalo un insertador de energía satelital?
La instalación de un insertador de energía satelital suele ser sencilla. Primero, desconecte el cable coaxial del receptor de satélite. Luego, conecte un extremo del cable coaxial al puerto de entrada del insertador y el otro extremo al puerto de salida del insertador etiquetado "a LNB" o similar. Finalmente, conecte la fuente de alimentación del insertador de energía a una toma de corriente y asegúrese de que el insertador de energía esté recibiendo energía.
Preguntas frecuentes
P: ¿Puedo utilizar cualquier insertador de energía satelital con mi sistema satelital?
R: Es esencial utilizar un insertador de alimentación satelital que sea compatible con su sistema satelital y LNB. Asegúrese de que el insertador proporcione el voltaje y la corriente correctos que requiere su LNB, ya que el uso de un insertador incompatible podría dañar el LNB o provocar una mala calidad de la señal.
P: ¿Se puede utilizar un insertador de energía satelital en exteriores?
R: Si bien los insertadores de energía satelital generalmente están diseñados para uso en interiores, hay modelos disponibles resistentes a la intemperie que se pueden usar en exteriores. Si necesita instalar el insertador al aire libre, asegúrese de utilizar una carcasa o cubierta resistente a la intemperie para protegerlo de los elementos y evitar daños por agua.
P: ¿Dónde puedo comprar un insertador de energía satelital?
R: Los insertadores de energía satelital están disponibles para su compra en varios minoristas de electrónica, tiendas en línea y proveedores de equipos satelitales. Asegúrese de elegir un vendedor confiable y verificar que el insertador sea compatible con su sistema satelital antes de realizar una compra.
