Descripción

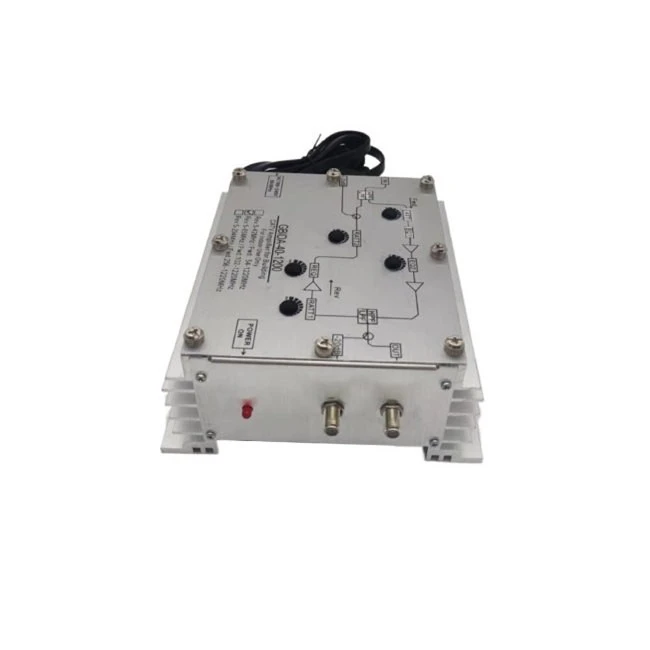

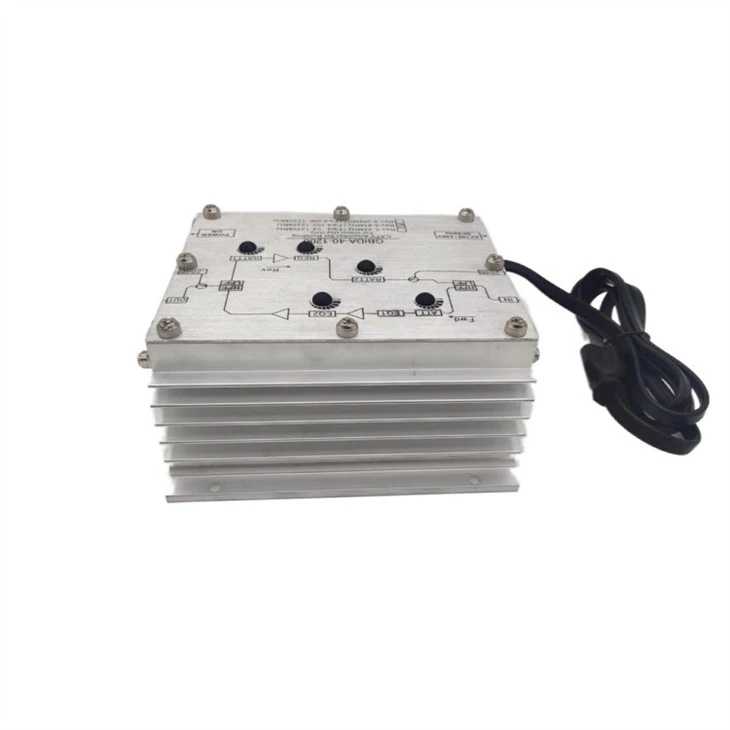

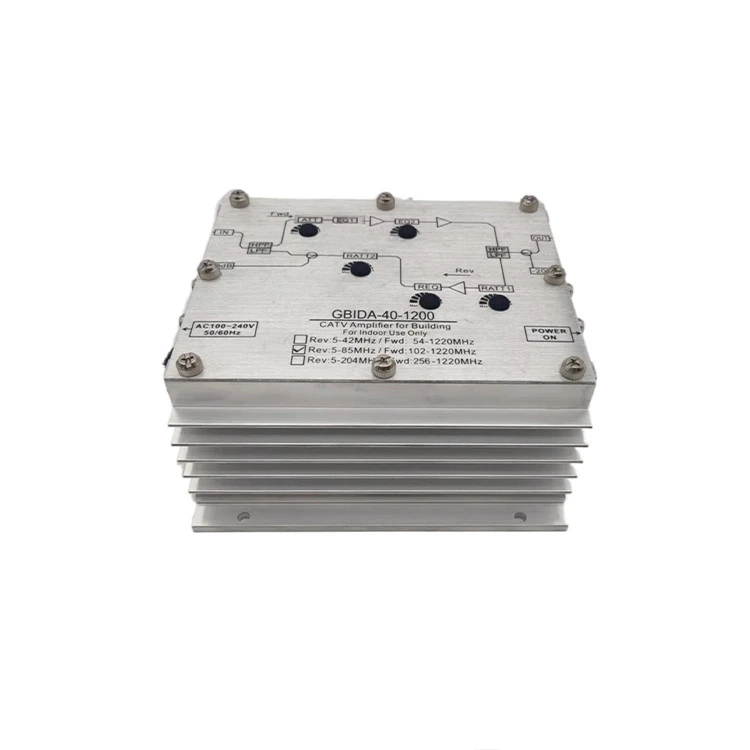

El amplificador 1.2G de GME es un amplificador de tamaño compacto, de bajo-coste, alta-confiabilidad. Tiene un ancho de banda amplio y capacidad de salida de alto nivel/alta pendiente que ofrece un rendimiento confiable que admite frecuencias DOCSIS 3.1 hasta 1,22 GHz. El diseño único ofrece configuraciones para requisitos de ancho de banda ascendente de 42, 85 o 204MHz.

Las aplicaciones de amplificador para instalaciones de redes HFC avanzadas en interiores en edificios de apartamentos, hoteles, colegios, hospitales..., que tengan altos requisitos de amplificación de RF. Diseñado con alta ganancia, este amplificador se puede montar directamente en una pared con mayores propiedades de disipación de calor y bajo consumo de energía.

Este amplificador CATV para construcción utiliza las últimas versiones de la tecnología GaAs Push Pull de 1,22 GHz que proporcionan un rendimiento de distorsión superior y un bajo nivel de ruido.

Los controles fáciles de usar para técnicos cuentan con atenuadores y ecualizadores variables que facilitan una mayor flexibilidad al ajustar el amplificador. La fuente de alimentación interna acepta voltajes de entrada de 100-240 V a frecuencias de 50 o 60 Hz sin ajuste.

Ganancia directa de 38 dB, ganancia inversa de 27 dB.
Permite un alto ancho de banda directo de hasta 1220 MHz
Opciones de filtro dúplex disponibles de 42/54, 85/102, 204/256 MHz.

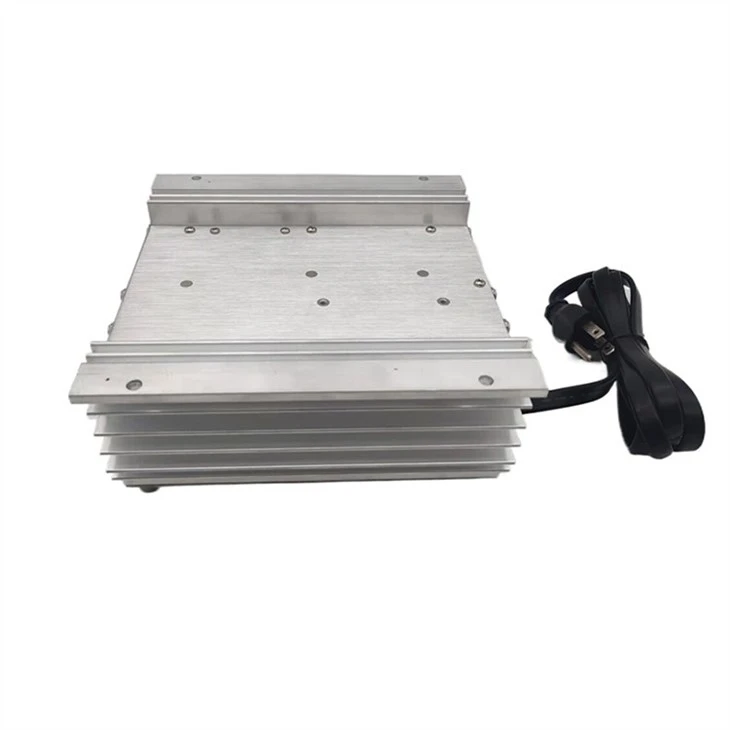

El chasis de aluminio proporciona una excelente disipación del calor.

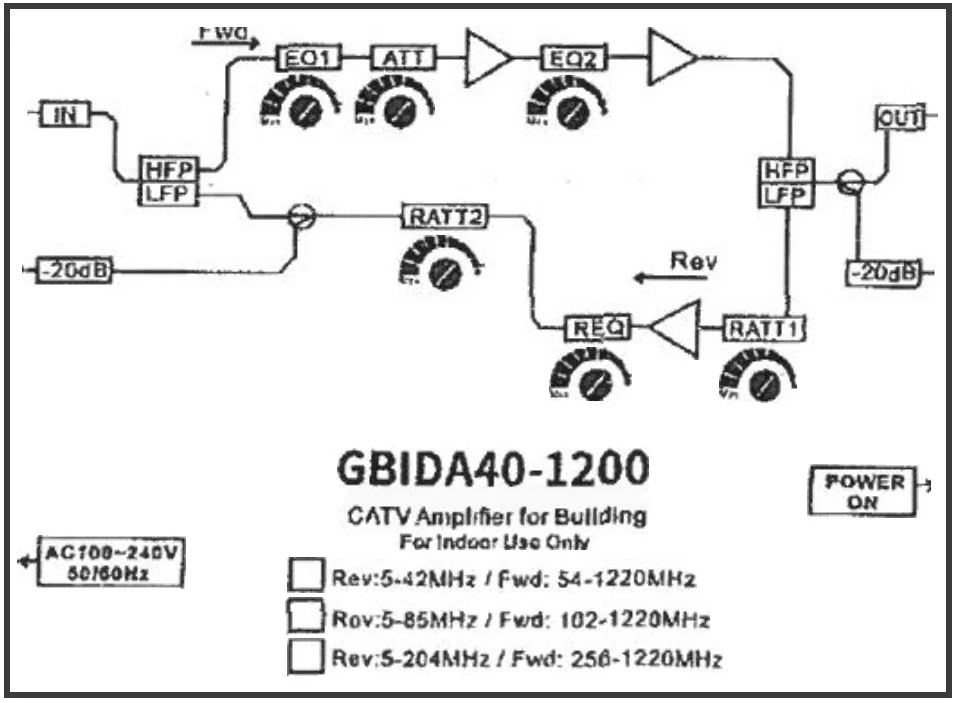

Atenuadores y ecualizadores variables.
-Puntos de prueba de entrada y salida externa de 20 dB.
Protegido contra sobretensiones de hasta 6 kV/3 kA en puertos de ENTRADA/SALIDA.
Alimentación de conmutación interna de 100-240 VCA.

Especificación

Lugar de origen: Guangdong, China
Número de modelo: GDAMP-044 (GBIDA-40-1200-85)
Parámetro	Adelante	Contrarrestar	Unidades	Notas
Ancho de banda	54/102/256-1220	5-42/85/204	megahercio
Ganar	38	27	dB
Llanura	±1	±0.75	dB
Pérdida de devolución	-14	-16	dB
Punto de prueba de RF	-20±1	-20±1	dB	dentro/fuera
Rango de control del ecualizador	0-18	0-18	dB
Rango de control del atenuador	0-20	0-20	dB
Nivel de salida de referencia	48	46	dBmv
CTB	-66		dBc	Nivel de salida de 33/48 dBmv (15 dB Inclinación 54/1220 MHz), 79 canales NTSC, digital a -6 dB desde 550 MHz hasta 1,2 GHz
OSC	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Modulación de zumbido	-65	-72	dBc
Figura de ruido	6	6	dB
Retraso del grupo	Menor o igual a 35 (span de 3,58 MHz)	Menor o igual a 35 (span de 3,58 MHz)	nsec
Resistencia a sobretensiones	6KV, 3KA			Puerto de entrada/salida
Adaptador de corriente	Entrada 100-240 50-60Hz	Salida 24 Vcc 1A
